●スカート形の抜け止め形状になっていて、コンクリートから抜けにくい形状のインサートです。
●スカート部分についている３ヶ所のノックで養生不足のコンクリート中でも回りを防止します。
●スカート径はSUSKTインサートより少し小さくなります。

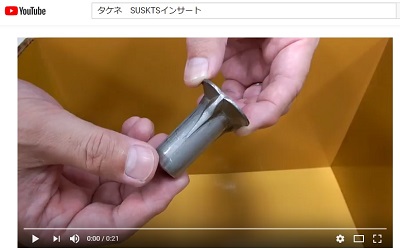

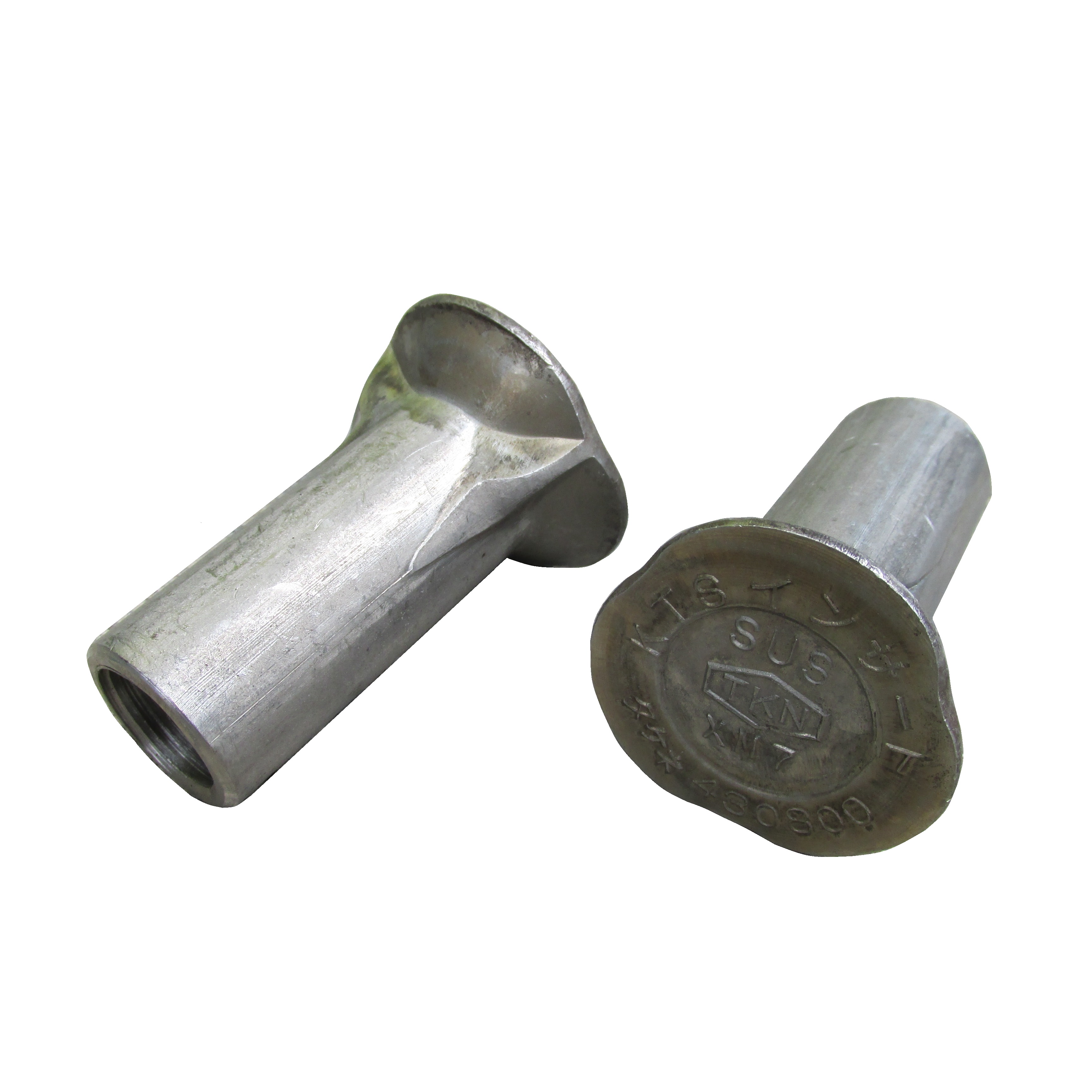

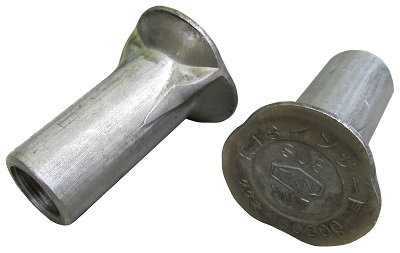

ＳＵＳＫＴＳインサート製品画像
（SUSKTS16050 ※画像をクリックすると拡大画像が表示されます。）

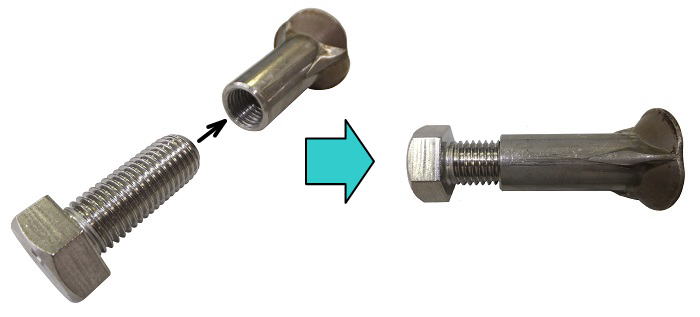

端部には、袋状の内ネジ（メスネジ）が切られており、ボルトを取り付けることができます。

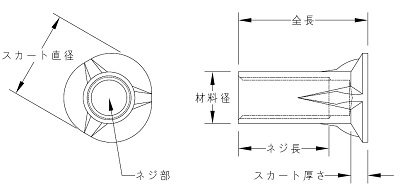

ＳＵＳＫＴＳインサート寸法図
| 商品番号 |
ネジ径 |
全長 |
ネジ長 |
材料径 |
スカート 直径 |
スカート 厚さ |
許容引抜荷重 （30N/mm2時） |
引抜 荷重 計算書 |
せん断 荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|
| SUSKTS36040 | M6 | 40 | 12 | φ14 | 23 | 4.5 | 4.5kN ( 459kg) | |||
| SUSKTS38040 | M8 | 40 | 15 | φ14 | 23 | 4.5 | 4.5kN ( 459kg) | |||
| SUSKTS10040 | M10 | 40 | 20 | φ14 | 23 | 4.5 | 4.5kN ( 459kg) | |||
| SUSKTS10050 | 〃 | 50 | 〃 | 〃 | 〃 | 〃 | 6.5kN ( 663kg) | |||
| SUSKTS12040 | M12 | 40 | 25 | φ16 | 27 | 5.5 | 4.8kN ( 490kg) | |||
| SUSKTS12050 | 〃 | 50 | 30 | 〃 | 〃 | 〃 | 6.8kN ( 694kg) | |||
| SUSKTS12060 | 〃 | 60 | 〃 | 〃 | 〃 | 〃 | 9.3kN ( 949kg) | |||
| SUSKTS12070 | 〃 | 70 | 〃 | 〃 | 〃 | 〃 | 12.1kN (1235kg) | |||
| SUSKTS16050 | M16 | 50 | 30 | φ20 | 34 | 6.5 | 7.5kN ( 765kg) | |||
| SUSKTS16060 | 〃 | 60 | 35 | 〃 | 〃 | 〃 | 10.0kN (1020kg) | |||
| SUSKTS16075 | 〃 | 75 | 〃 | 〃 | 〃 | 〃 | 14.5kN (1480kg) |
※在庫売り切りとなるサイズもございます。
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）

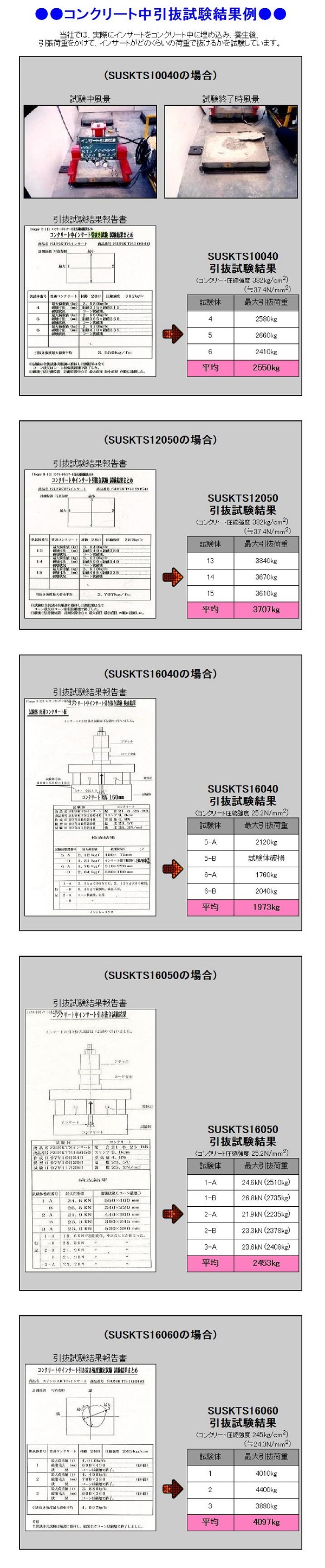

引抜き試験結果
| ＳＵＳＫＴＳインサート ＳＵＳＫＴＳ１００４０（M10×全長40mm） |
|---|
| ＳＵＳＫＴＳインサート ＳＵＳＫＴＳ１２０５０（M12×全長50mm） |
|---|
| ＳＵＳＫＴＳインサート ＳＵＳＫＴＳ１６０４０（M16×全長40mm） ※現在は製造しておりません |
|---|
| ＳＵＳＫＴＳインサート ＳＵＳＫＴＳ１６０５０（M16×全長50mm） |
|---|
| ＳＵＳＫＴＳインサート ＳＵＳＫＴＳ１６０６０（M16×全長60mm） |
|---|
