袋ナット(キャップナット)

●3形2種の袋ナット(キャップナット)です。
 (六角ナット部とキャップ部とを溶接してあるものです)

●主に美観のための化粧用ナットや、ボルト先端部への危険
 防止ナットとして使用されます。

●素材は、鉄 又は ステンレスです。

●ステンレス製は、表面が研磨仕上げされており、とても
 きれいです。

●多くの在庫を持ち、即納で出荷できます。

●弊社は、昭和43年より袋ナットを製造・販売しています。

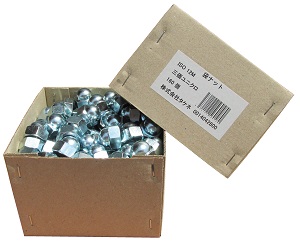

小箱に入っています。






袋ナットが使用されている例


          例1 ポールのアンカーボルト先端に使用されている例です。
             ダブルナットとし、かつ危険防止と美観のために、袋ナットが使用されています。

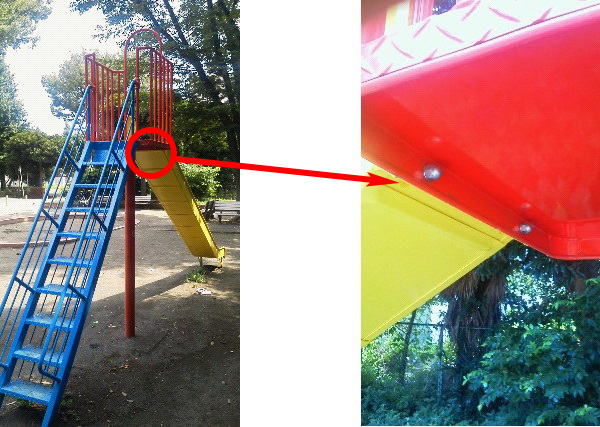

          例2 滑り台に袋ナットが使用されています。
             遊具には危険防止のために、袋ナットがよく使われています。





          例3 橋の銘板固定に使用されている例です。
             美観と屋外での使用のため、錆びにくいステンレス製の袋ナットが使用されています。


           この他にも、袋ナットは様々な場面で利用されています。

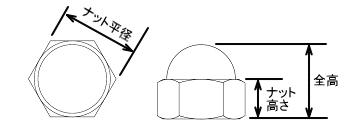

在庫サイズ


(メートルネジ)

ネジ径 全高
(mm)
ナット
平径
(mm)
ナット
高さ
(mm)
小箱
入数
ケース内
小箱数
ケース
入数
単重
(g)
M3 4.8 5.5 2.4 鉄 8000個
ステンレス 4000個
鉄 8小箱
ステンレス 16小箱
鉄 64000個
ステンレス 64000個
0.41
M4 6.2 7 3.2 鉄 4000個
ステンレス 2000個
鉄 8小箱
ステンレス 16小箱
鉄 32000個
ステンレス 32000個
0.83
M5 7.5 8 4 鉄 2500個
ステンレス 1200個
鉄 8小箱
ステンレス 16小箱
鉄 20000個
ステンレス 19200個
1.29
M6 9.5 10 5 鉄 1300個
ステンレス  600個
鉄 8小箱
ステンレス 16小箱
鉄 10400個
ステンレス  9600個
2.63
M8 12.5 13 6.5  鉄 500個
 ステンレス 500個
 鉄 8小箱
ステンレス 8小箱
鉄 4000個
ステンレス 4000個
5.72
M10 15.5 17 8 鉄 250個
ステンレス 250個
鉄 8小箱
ステンレス 8小箱
鉄 2000個
ステンレス 2000個
12.3
M12 18.5 19 10 鉄 160個
ステンレス 160個
鉄 8小箱
ステンレス 8小箱
鉄 1280個
ステンレス 1280個
17.9
M14 21 22 11 鉄 200個
ステンレス 100個
鉄 4小箱
ステンレス 8小箱
鉄 800個
ステンレス 800個
27.1
M16 24 24 13 鉄 160個
ステンレス  80個
鉄 4小箱
ステンレス 8小箱
鉄 640個
ステンレス 640個
36.1
M18 27 27 15 鉄 100個
ステンレス  50個
鉄 4小箱
ステンレス 8小箱
鉄 400個
ステンレス 400個
52.6
M20 29 30 16 鉄 84個
ステンレス 84個
鉄 4小箱
ステンレス 4小箱
鉄 336個
ステンレス 336個
67.1
M22 32.5 32 18 鉄 72個
ステンレス 72個
鉄 4小箱
ステンレス 4小箱
鉄 288個
ステンレス 288個
84.1
M24 35.5 36 19 鉄 54個
ステンレス 54個
鉄 4小箱
ステンレス 4小箱
鉄 216個
ステンレス 216個
116
M27 41 41 22 鉄 30個
ステンレス 30個
鉄 4小箱
ステンレス 4小箱
鉄 120個
ステンレス 120個
172
M30 45 46 24 鉄 120個
ステンレス 120個
238
M36 54.5 55 29 鉄 80個
ステンレス 80個
404

※M36を超えるネジサイズの袋ナットも製作致します。
 在庫が無い場合は受注生産となりますが、その場合は概ね100個以上からの製造ロットとなります。(応相談)
  → 下記に、過去製作例の写真もございます。
※M30以上はケース入れになります。
※ドブメッキ品は小箱に入っていません(数通りの出荷可能)
※単重は弊社在庫品を測定した結果であり、規格値ではありません。
※在庫売り切りとなるサイズもございます。





(ウイットネジ)

ネジ径 全高
(mm)
ナット
平径
(mm)
ナット
高さ
(mm)
小箱
入数
ケース内
小箱数
ケース
入数
単重
(g)
W1/4 9.5 10 5 鉄 1300個
ステンレス 600個
鉄 8小箱
ステンレス 16小箱
鉄 10400個
ステンレス 9600個
2.54
W5/16 13 14 6.5 鉄 500個
ステンレス 500個
鉄 8小箱
ステンレス 8小箱
鉄 4000個
ステンレス 4000個
7.05
W3/8 15.5 17 8 鉄 250個
ステンレス 250個
鉄 8小箱
ステンレス 8小箱
鉄 2000個
ステンレス 2000個
12.6
W1/2 19.5 21 10 鉄 130個
ステンレス 130個
鉄 8小箱
ステンレス 8小箱
鉄 1040個
ステンレス 1040個
23.8
W5/8 25 26 13 鉄 140個
ステンレス 70個
鉄 4小箱
ステンレス 8小箱
鉄 560個
ステンレス 560個
45.6
W3/4 30.5 32 16 鉄 72個
ステンレス 72個
鉄 4小箱
ステンレス 4小箱
鉄 288個
ステンレス 288個
87.2

※W3/4を超えるネジサイズの袋ナットも製作致します。
 在庫が無い場合は受注生産となりますが、その場合は概ね100個以上からの製造ロットとなります。(応相談)
※単重は弊社在庫品を測定した結果であり、規格値ではありません。
※在庫売り切りとなるサイズもございます。



下の写真のようなM30以上の大きなサイズの袋ナットも、製造・販売実績があります。(写真はすべてユニクロメッキ)

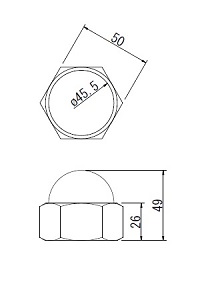

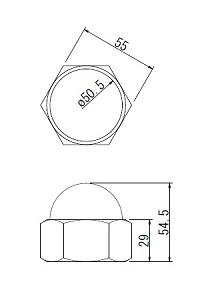

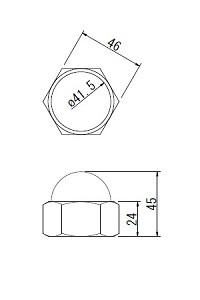

袋ナット M30 袋ナット M33 袋ナット M36

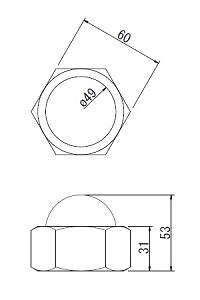

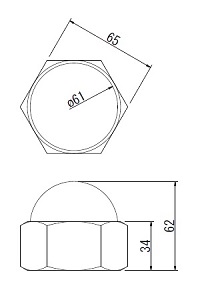

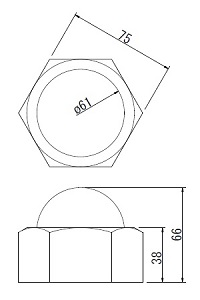

袋ナット M39 袋ナット M42 袋ナット M48





(表面処理)

   弊社袋ナット在庫品の表面処理の種類は、次の通りです。(一部、在庫の無いサイズもございます。)

三価ユニクロ
(三価白)
三価クロメート

六価クロメート

クローム

ドブメッキ

生地
(メッキ無し)


ステンレス






(袋ナットのネジ長について)

袋ナットのネジ長については、よくお問い合わせがございますが、キャップ形状やボルト先端の形状にも左右されることもあってか、明確な規定はございません。下記に弊社在庫品をサンプル調査した結果を掲載します。


          測定日   平成24年2月17日
          測定方法  袋ナット(ユニクロ・並目)在庫品より5個ずつを抜き取り検査。
                先端を直角にカットしたボルトをはめ、ノギスで測定する
                (本調査結果はサンプル調査であり、測定値を保証するものではございません。)



袋ナットサイズ サンプル
No.

※ナット高さ規格値
L1 (ピッチ換算)
※キャップ部分ネジ長測定値
L (ピッチ換算)
※全体ネジ長測定値

M3(ピッチ0.5) 2.4mm 1.75mm (3.5山) 4.15mm (8.3山)
2.4mm 1.60mm (3.2山) 4.00mm (8.0山)
2.4mm 1.55mm (3.1山) 3.95mm (7.9山)
2.4mm 1.55mm (3.1山) 3.95mm (7.9山)
2.4mm 1.70mm (3.4山) 4.10mm (8.2山)
M3 平均 1.63mm (3.26山) 4.03mm (8.06山)

M4(ピッチ0.7) 3.2mm 2.10mm (3.0山) 5.30mm (7.6山)
3.2mm 2.15mm (3.1山) 5.35mm (7.6山)
3.2mm 2.10mm (3.0山) 5.30mm (7.6山)
3.2mm 2.10mm (3.0山) 5.30mm (7.6山)
3.2mm 2.15mm (3.1山) 5.35mm (7.6山)
M4 平均 2.12mm (3.03山) 5.32mm (7.60山)

M5(ピッチ0.8) 4mm 2.20mm (2.8山) 6.20mm (7.8山)
4mm 2.25mm (2.8山) 6.25mm (7.8山)
4mm 2.20mm (2.8山) 6.20mm (7.8山)
4mm 2.15mm (2.7山) 6.15mm (7.7山)
4mm 2.20mm (2.8山) 6.20mm (7.8山)
M5 平均 2.20mm (2.75山) 6.20mm (7.75山)

M6(ピッチ1.0) 5mm 3.00mm (3.0山) 8.00mm (8.0山)
5mm 3.00mm (3.0山) 8.00mm (8.0山)
5mm 3.00mm (3.0山) 8.00mm (8.0山)
5mm 3.00mm (3.0山) 8.00mm (8.0山)
  5mm 2.95mm (3.0山) 7.95mm (8.0山)
M6 平均 2.99mm (2.99山) 7.99mm (7.99山)

M8(ピッチ1.25) 6.5mm 4.10mm (3.3山) 10.60mm (8.5山)
6.5mm 4.10mm (3.3山) 10.60mm (8.5山)
6.5mm 4.15mm (3.3山) 10.65mm (8.5山)
6.5mm 4.15mm (3.3山) 10.65mm (8.5山)
6.5mm 4.20mm (3.4山) 10.70mm (8.6山)
M8 平均 4.14mm (3.31山) 10.64mm (8.51山)

M10(ピッチ1.5) 8mm 5.35mm (3.6山) 13.35mm (8.9山)
8mm 5.30mm (3.5山) 13.30mm (8.9山)
8mm 5.30mm (3.5山) 13.30mm (8.9山)
8mm 5.30mm (3.5山) 13.30mm (8.9山)
8mm 5.35mm (3.6山) 13.35mm (8.9山)
M10 平均 5.32mm (3.55山) 13.32mm (8.88山)

M12(ピッチ1.75) 10mm 6.15mm (3.5山) 16.15mm (9.2山)
10mm 6.15mm (3.5山) 16.15mm (9.2山)
10mm 6.20mm (3.5山) 16.20mm (9.3山)
10mm 6.15mm (3.5山) 16.15mm (9.2山)
10mm 6.20mm (3.5山) 16.20mm (9.3山)
M12 平均 6.17mm (3.53山) 16.17mm (9.24山)

M14(ピッチ2.0) 11mm 6.55mm (3.3山) 17.55mm (8.8山)
11mm 6.60mm (3.3山) 17.60mm (8.8山)
11mm 6.60mm (3.3山) 17.60mm (8.8山)
11mm 6.55mm (3.3山) 17.55mm (8.8山)
11mm 6.55mm (3.3山) 17.55mm (8.8山)
M14 平均 6.57mm (3.29山) 17.57mm (8.79山)

M16(ピッチ2.0) 13mm 7.20mm (3.6山) 20.20mm (10.1山)
13mm 7.20mm (3.6山) 20.20mm (10.1山)
13mm 7.30mm (3.7山) 20.30mm (10.2山)
13mm 7.20mm (3.6山) 20.20mm (10.1山)
13mm 7.25mm (3.6山) 20.25mm (10.1山)
M16 平均 7.23mm (3.62山) 20.23mm (10.12山)

M18(ピッチ2.5) 15mm 7.40mm (3.0山) 22.40mm (9.0山)
15mm 7.40mm (3.0山) 22.40mm (9.0山)
15mm 7.50mm (3.0山) 22.50mm (9.0山)
15mm 7.45mm (3.0山) 22.45mm (9.0山)
15mm 7.45mm (3.0山) 22.45mm (9.0山)
M18 平均 7.44mm (2.98山) 22.44mm (8.98山)

M20(ピッチ2.5) 16mm 8.75mm (3.5山) 24.75mm (9.9山)
16mm 8.70mm (3.5山) 24.70mm (9.9山)
16mm 8.80mm (3.5山) 24.80mm (9.9山)
16mm 8.75mm (3.5山) 24.75mm (9.9山)
16mm 8.75mm (3.5山) 24.75mm (9.9山)
M20 平均 8.75mm (3.50山) 24.75mm (9.90山)

M22(ピッチ2.5) 18mm 9.40mm (3.8山) 27.40mm (11.0山)
18mm 9.35mm (3.7山) 27.35mm (10.9山)
18mm 9.40mm (3.8山) 27.40mm (11.0山)
18mm 9.50mm (3.8山) 27.50mm (11.0山)
18mm 9.50mm (3.8山) 27.50mm (11.0山)
M22 平均 9.43mm (3.77山) 27.43mm (10.97山)

M24(ピッチ3.0) 19mm 10.20mm (3.4山) 29.20mm (9.7山)
19mm 10.20mm (3.4山) 29.20mm (9.7山)
19mm 10.15mm (3.4山) 29.15mm (9.7山)
19mm 10.15mm (3.4山) 29.15mm (9.7山)
19mm 10.20mm (3.4山) 29.20mm (9.7山)
M24 平均 10.18mm (3.4山) 29.18mm (9.7山)
