●異形鉄筋を使用したインサートです。
●EKF高ナットよりも、使用する異形鉄筋が１サイズ太くなっています。
(鉄筋サイズ M16→D25 M20→D32 M22→D35 M24→D38 M27→D41 M30→D51 M33→D51 M36→D51)
●在庫品以外のサイズの製造も承ります。

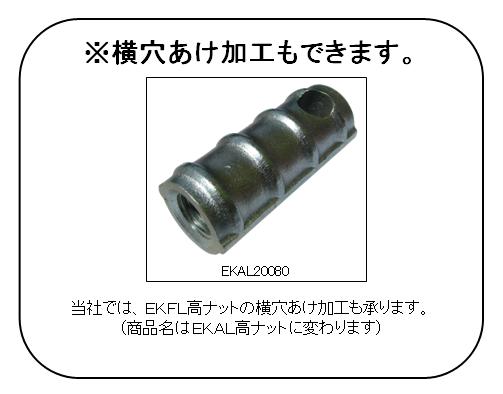

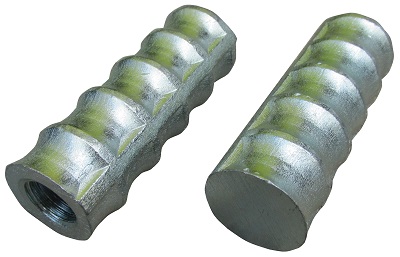

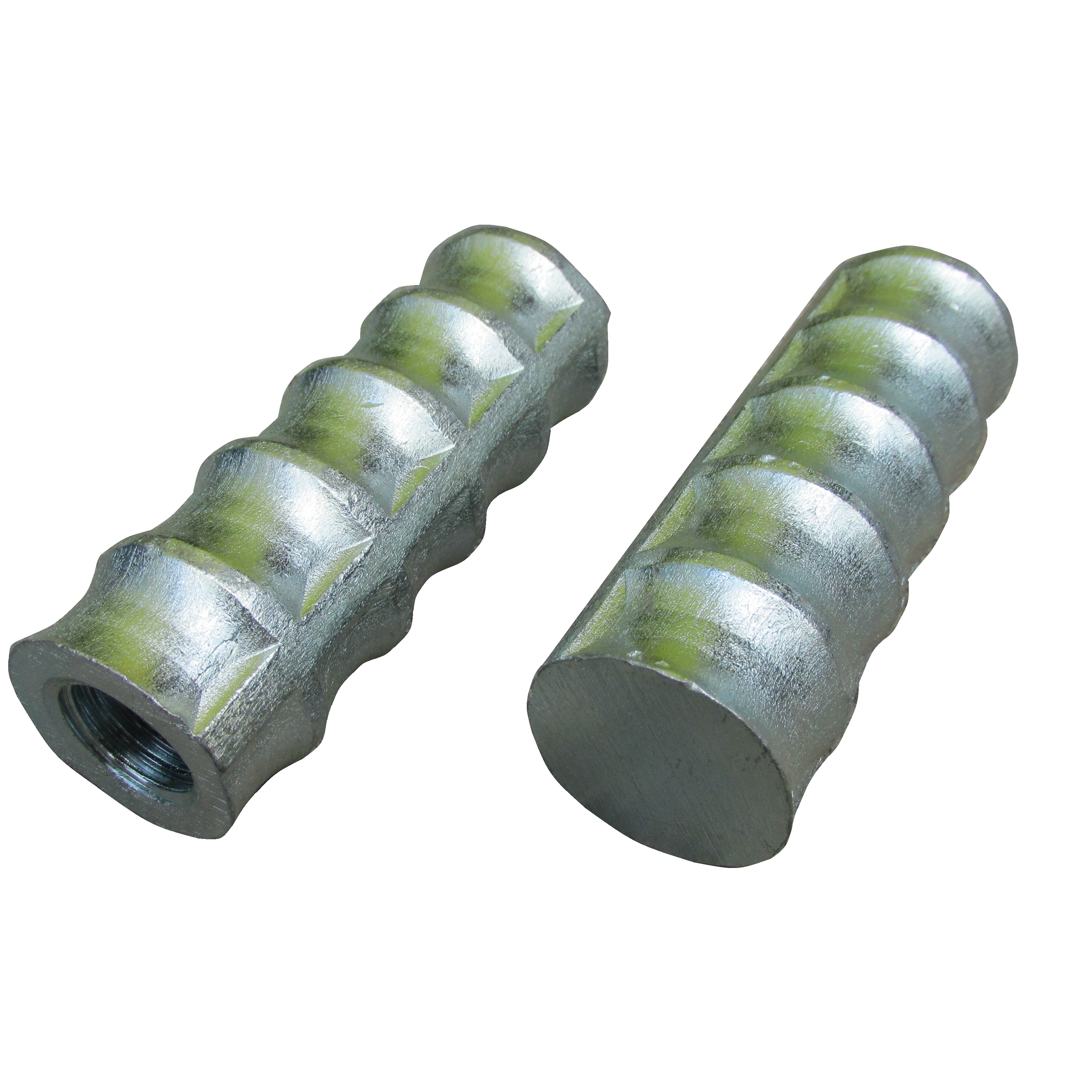

ＥＫＦＬ高ナット（異形鉄筋インサート）製品画像
（EKFL16075 ※画像をクリックすると拡大画像が表示されます。）

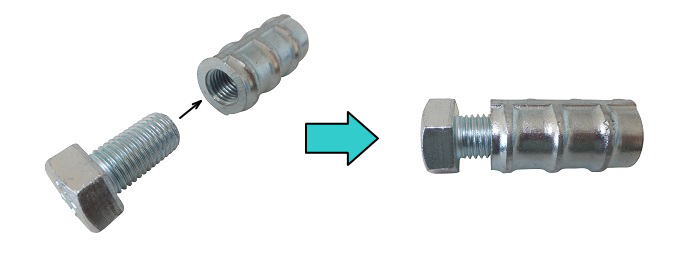

端部には、袋状の内ネジ（メスネジ）が切られており、ボルトを取り付けることができます。

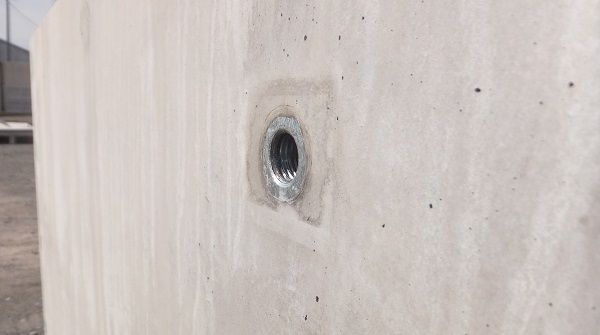

インサートが実際に使用されている写真
コンクリートの中にインサートが埋め込まれています。

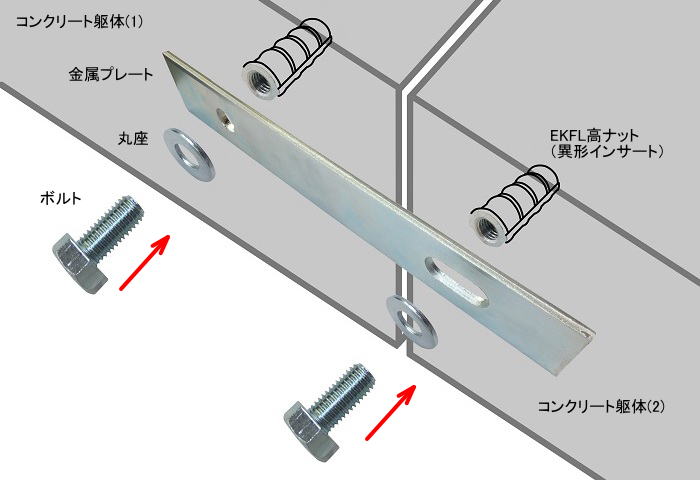

インサートの使用例
例えば、複数のコンクリート躯体同士をプレートなどで固定するためのメスネジ穴として使用されたりします。
※ネジ穴をふさいでおく樹脂製のキャップも取り扱っています。雨水浸入防止などに、よく使用されています。

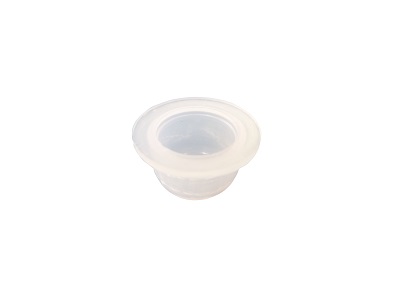

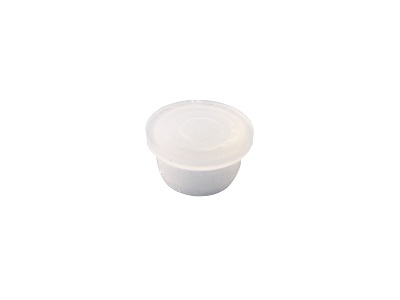

| 商品名：詰め栓 | 商品名：平キャップ |
 ポリエチレン製です。在庫寸法は豊富にあります。 |
 ポリエチレン製です。頭部分は平らな形状です。 |

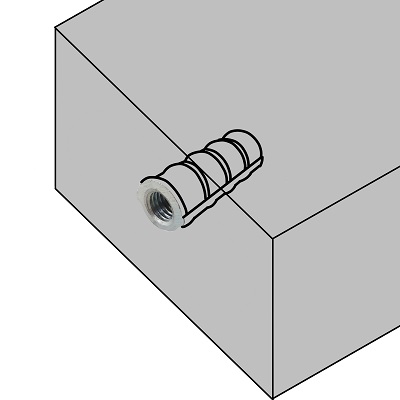

インサートのネジ穴に使用した場合のイメージ図
 |
 |
 |
 詰め栓使用時 |
 平キャップ使用時 |
ＥＫＦＬ高ナット（異形鉄筋インサート）寸法図
| 商品番号 | ネジ径 | 全長 | ネジ長 | 材料径 | 付着応力度(1.8N/mm2) による計算引抜荷重 |
引抜 荷重 計算書 |
せん断 荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|
| EKFL16050 | M16 | 50 | 35 | D25 | 6.7kN ( 684kg) | |||
| EKFL16075 | 〃 | 75 | 〃 | 〃 | 10.8kN (1102kg) | |||
| EKFL16100 | 〃 | 100 | 40 | 〃 | 14.4kN (1469kg) | |||
| EKFL16125 | 〃 | 125 | 〃 | 〃 | 18.0kN (1837kg) | |||
| EKFL16150 | 〃 | 150 | 〃 | 〃 | 21.6kN (2204kg) | |||
| EKFL20080 | M20 | 80 | 35 | D32 | 14.4kN (1469kg) | |||
| EKFL20100 | 〃 | 100 | 40 | 〃 | 18.0kN (1837kg) | |||
| EKFL20125 | 〃 | 125 | 〃 | 〃 | 22.5kN (2296kg) | |||
| EKFL20150 | 〃 | 150 | 〃 | 〃 | 27.0kN (2755kg) | |||
| EKFL22075 | M22 | 75 | 45 | D35 | 14.7kN (1500kg) | |||
| EKFL22100 | 〃 | 100 | 〃 | 〃 | 19.8kN (2020kg) | |||
| EKFL22150 | 〃 | 150 | 〃 | 〃 | 29.7kN (3031kg) | |||
| EKFL24150 | M24 | 150 | 45 | D38 | 32.4kN (3306kg) | |||
| EKFL24200 | 〃 | 200 | 〃 | 〃 | 43.2kN (4408kg) | |||
| EKFL27200 | M27 | 200 | 50 | D41 | 46.8kN (4776kg) | |||
| EKFL30150 | M30 | 150 | 50 | D51 | 43.2kN (4408kg) | |||
| EKFL30200 | 〃 | 200 | 〃 | 〃 | 57.6kN (5878kg) | |||
| EKFL33200 | M33 | 200 | 60 | 〃 | 57.6kN (5878kg) | |||
| EKFL36200 | M36 | 200 | 60 | 〃 | 57.6kN (5878kg) |
※メッキ品は、ユニクロメッキになります。
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）

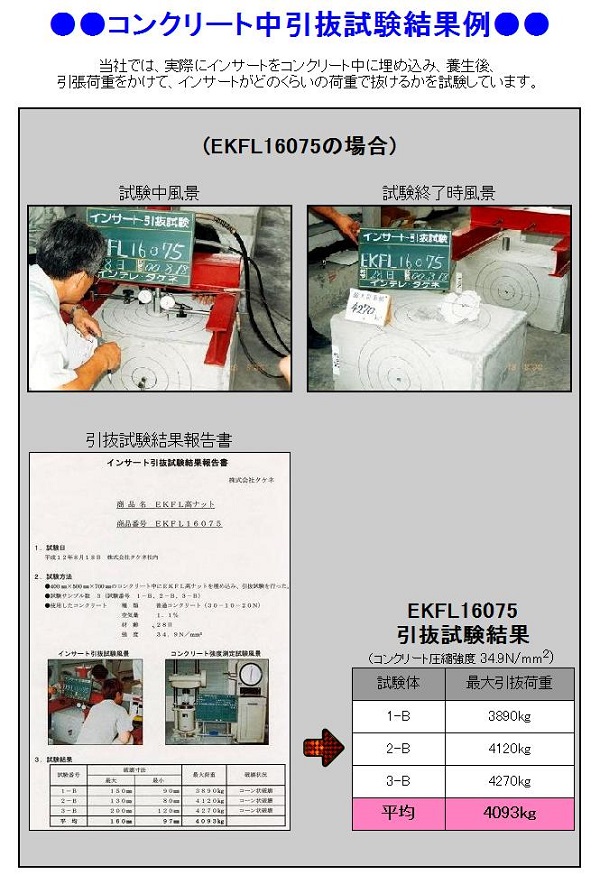

引抜き試験結果
| ＥＫＦＬ高ナット ＥＫＦＬ１６０７５（M16 D25×全長75mm） |
|---|
