●大きなスカート形の抜け止め形状になっていて、コンクリートから抜けにくい形状のインサートです。
●スカート部分についている３ヶ所のノックで養生不足のコンクリート中でも回りを防止します。

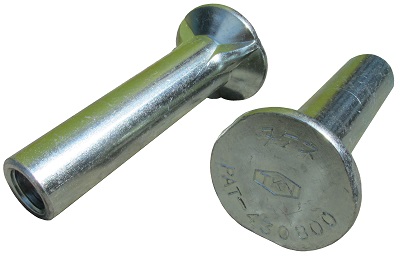

ＫＴインサート製品画像

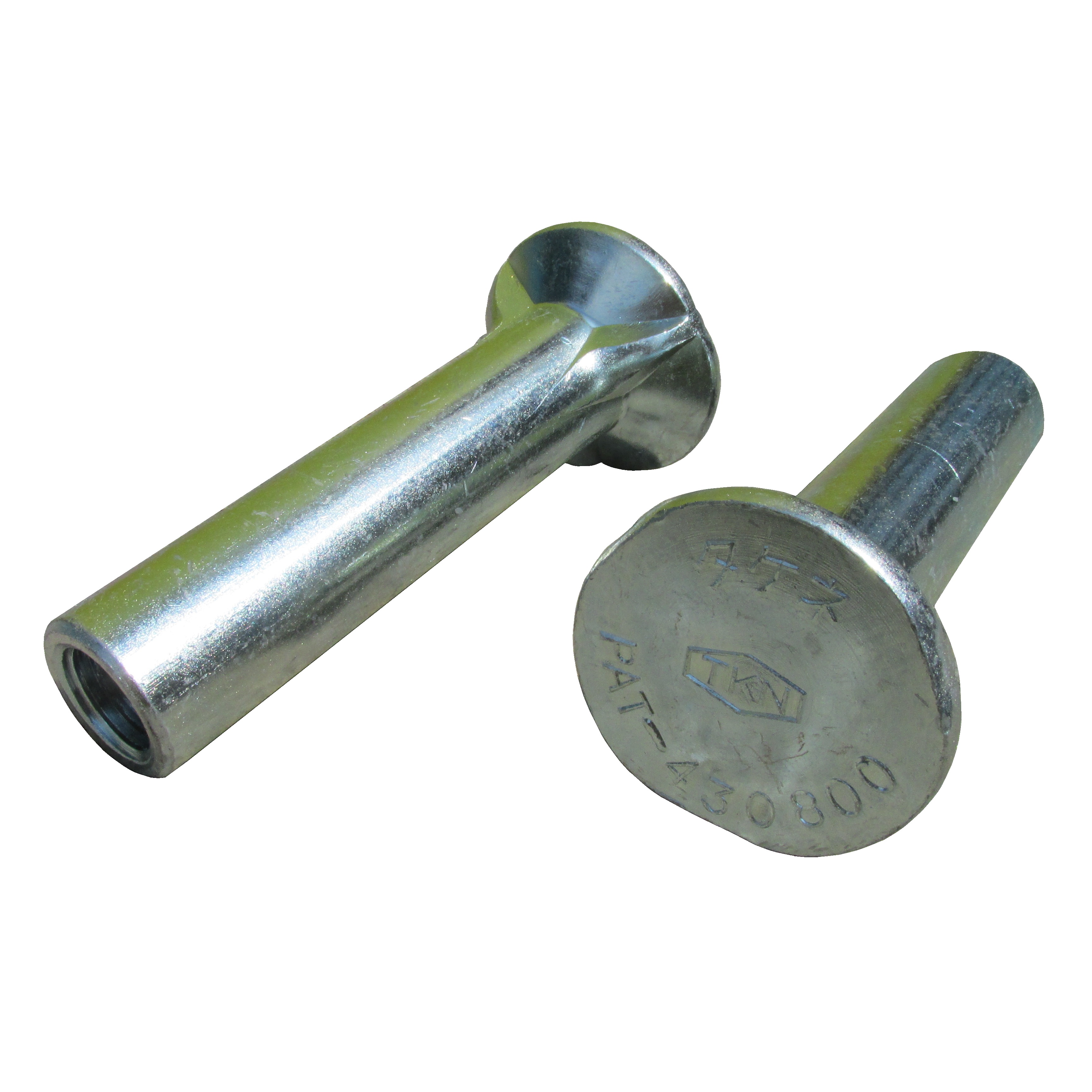

（KT16100 ※画像をクリックすると拡大画像が表示されます。）

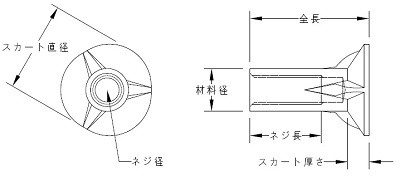

ＫＴインサート寸法図
| 商品番号 | ネジ径 | 全長 | ネジ長 | 材料径 | スカート 直径 |
スカート 厚さ |
許容引抜荷重 （30N/mm2時） |
引抜荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|---|
| KT06040 | M6 | 40 | 15 | φ12 | 26 | 7 | 4.7kN ( 480kg) | ||
| KT08040 | M8 | 40 | 20 | φ12 | 26 | 7 | 4.7kN ( 480kg) | ||
| KT16040 | M16 | 40 | 27 | φ22 | 43 | 10 | 6.0kN ( 612kg) | ||
| KT16050 | 〃 | 50 | 35 | 〃 | 〃 | 〃 | 8.3kN ( 847kg) | ||
| KT16060 | 〃 | 60 | 〃 | 〃 | 〃 | 〃 | 11.0kN (1122kg) | ||
| KT16075 | 〃 | 75 | 〃 | 〃 | 〃 | 〃 | 15.7kN (1602kg) | ||
| KT16100 | 〃 | 100 | 〃 | 〃 | 〃 | 〃 | 25.4kN (2592kg) |
※在庫売り切りとなるサイズもございます。
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）
引抜き試験結果
| ＫＴインサート ＫＴ１００４０（M10×全長40mm） ※現在は製造しておりません |
|---|
