●異形鉄筋を使用したインサートです。
●外面と端面はドブメッキ（HDZ55）が付いています。（ネジ部はスプレー仕上げのみでドブメッキはついていません。）
●オーバータップ品になっています。

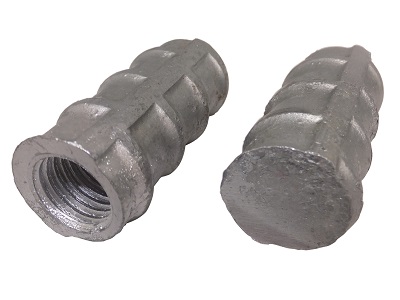

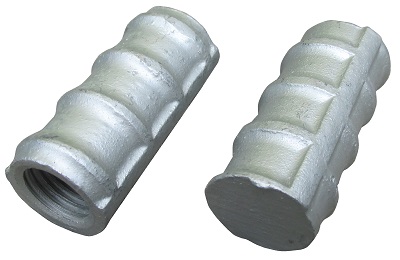

ＥＫＦ高ナット（ドブメッキ品 異形鉄筋インサート）製品画像
（EKF16050 ドブメッキ品 ※画像をクリックすると、拡大画像が表示されます。））

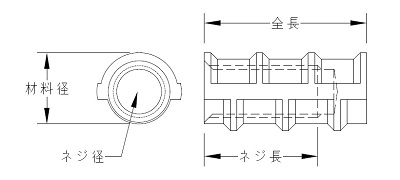

ＥＫＦ高ナット（ドブメッキ品 異形鉄筋インサート）寸法図
| 商品番号 | ネジ径 | 全長 | ネジ長 | 材料径 | 付着応力度(1.8N/mm2)に よる計算引抜荷重 |
引抜 荷重 計算書 |
せん断 荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|
| EKF12050 (ﾄﾞﾌﾞﾒｯｷ品) |
M12 | 50 | 30 | D19 | 5.4kN ( 551kg) | |||
| EKF16050 (ﾄﾞﾌﾞﾒｯｷ品) |
M16 | 50 | 35 | D22 | 6.3kN ( 643kg) | |||
| EKF16075 (ﾄﾞﾌﾞﾒｯｷ品) |
〃 | 75 | 〃 | 〃 | 9.5kN ( 969kg) | |||
| EKF16100 (ﾄﾞﾌﾞﾒｯｷ品) |
〃 | 100 | 40 | 〃 | 12.6kN (1286kg) | |||
| EKFL20100 (ﾄﾞﾌﾞﾒｯｷ品) |
M20 | 100 | 40 | D32 | 18.0kN (1837kg) |
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）
