KTMインサート

　　　●スカート形の抜け止め形状になっていて、コンクリートから抜けにくい形状のインサートです。
　　　●スカート径の大きさは、KTインサートとKTSインサートの間ぐらいの大きさです。
　　　●スカート部分についている３ヶ所のノックで養生不足のコンクリート中でも回りを防止します。

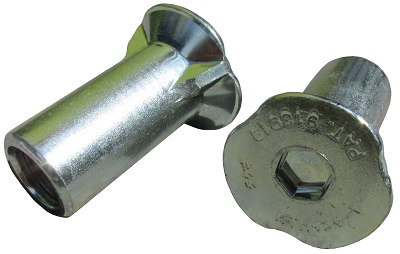

ＫＴＭインサート製品画像

KTM16050
　（※画像をクリックすると、拡大画像が表示されます。）

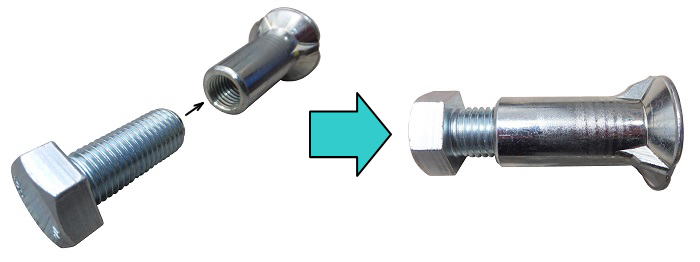

端部には、袋状の内ネジ（メスネジ）が切られており、ボルトを取り付けることができます。







インサートの使用例

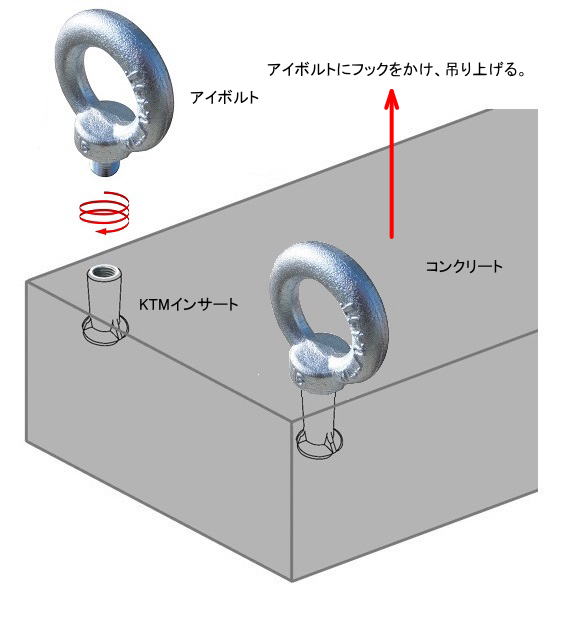

　　　　　　　　　　　　（１）吊り上げ金具取付用として使用

　　　　　　　　　　　　コンクリート躯体を吊り上げる時に、ワイヤーのフックを取り付けるためのアイボルトを
　　　　　　　　　　　　取り付けるメスネジとして使用します。

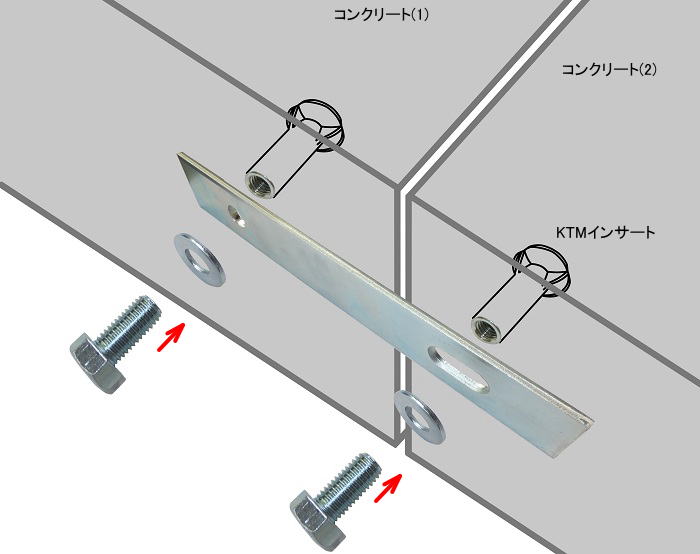

　　　　　　　（２）コンクリート躯体同士をプレートなどで固定するためのネジとして使用

複数のコンクリート躯体同士をプレートなどで固定するためのネジ穴として使用します。



　　　※ネジ穴をふさいでおく樹脂製のキャップも取り扱っています。雨水浸入防止などに、よく使用されています。

商品名：詰め栓 商品名：平キャップ
ポリエチレン製です。在庫寸法は豊富にあります。
 ポリエチレン製です。頭部分は平らな形状です。



　インサートのネジ穴に使用した場合のイメージ図

詰め栓使用時
 平キャップ使用時

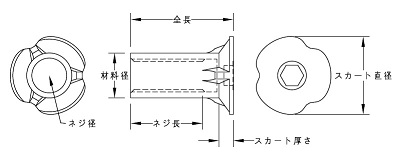

ＫＴＭインサート寸法図


商品番号 ネジ径 全長 ネジ長 材料径 スカート
直径		 スカート
厚さ		 許容引抜荷重
（30N/mm2時）		 引抜荷重
計算書		 せん断
荷重
計算書
 図面
KTM12040 M12 40 25 φ16 28 6 4.8kN ( 490kg)
KTM12050 〃 50 30 〃 〃 〃 6.9kN ( 704kg)
KTM16040 M16 40 27 φ22 35 6.5 5.3kN ( 541kg)
KTM16050 〃 50 35 〃 〃 〃 7.6kN ( 776kg)
KTM16075 〃 75 〃 〃 〃 〃 14.7kN (1500kg)
KTM4050 W1/2 50 30 φ16 28 6 6.9kN ( 704kg)


※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）

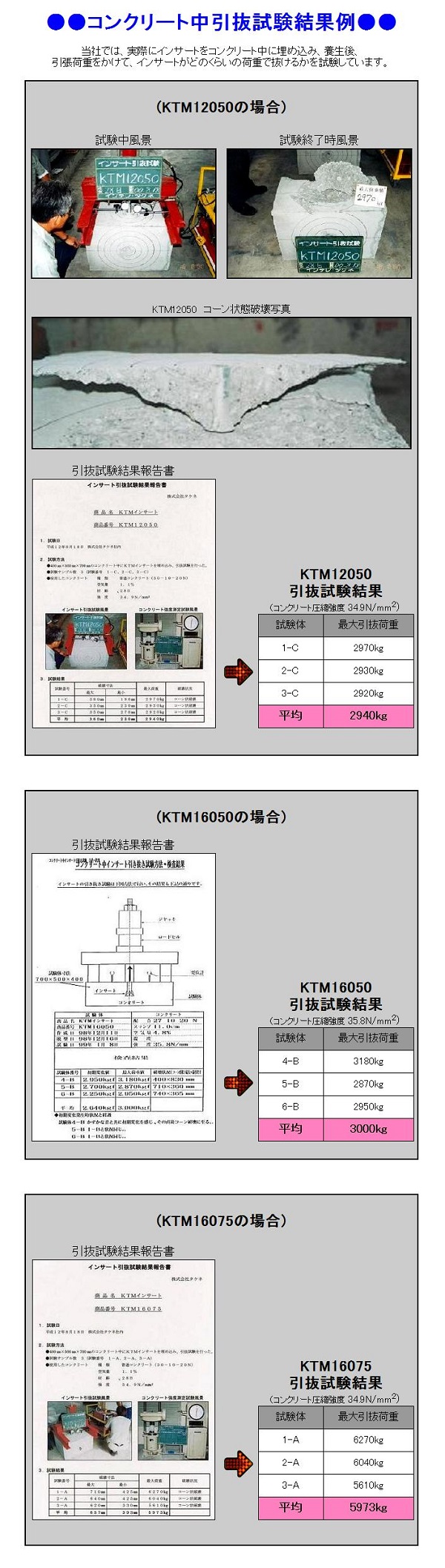

引抜き試験結果



　　　　ＫＴＭインサート　ＫＴＭ１２０５０（M12×全長50mm）



　　　　ＫＴＭインサート　ＫＴＭ１６０７５（M16×全長75mm）
