KTSインサート

   ●スカート形の抜け止め形状になっていて、コンクリートから抜けにくい形状のインサートです。
   ●スカート部分についている3ヶ所のノックで養生不足のコンクリート中でも回りを防止します。
   ●スカート径はKTインサートより少し小さくなります。

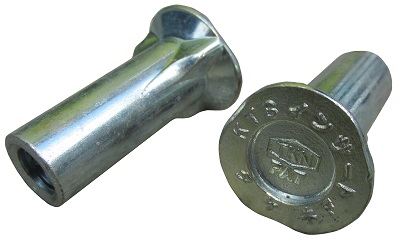

KTSインサート製品画像

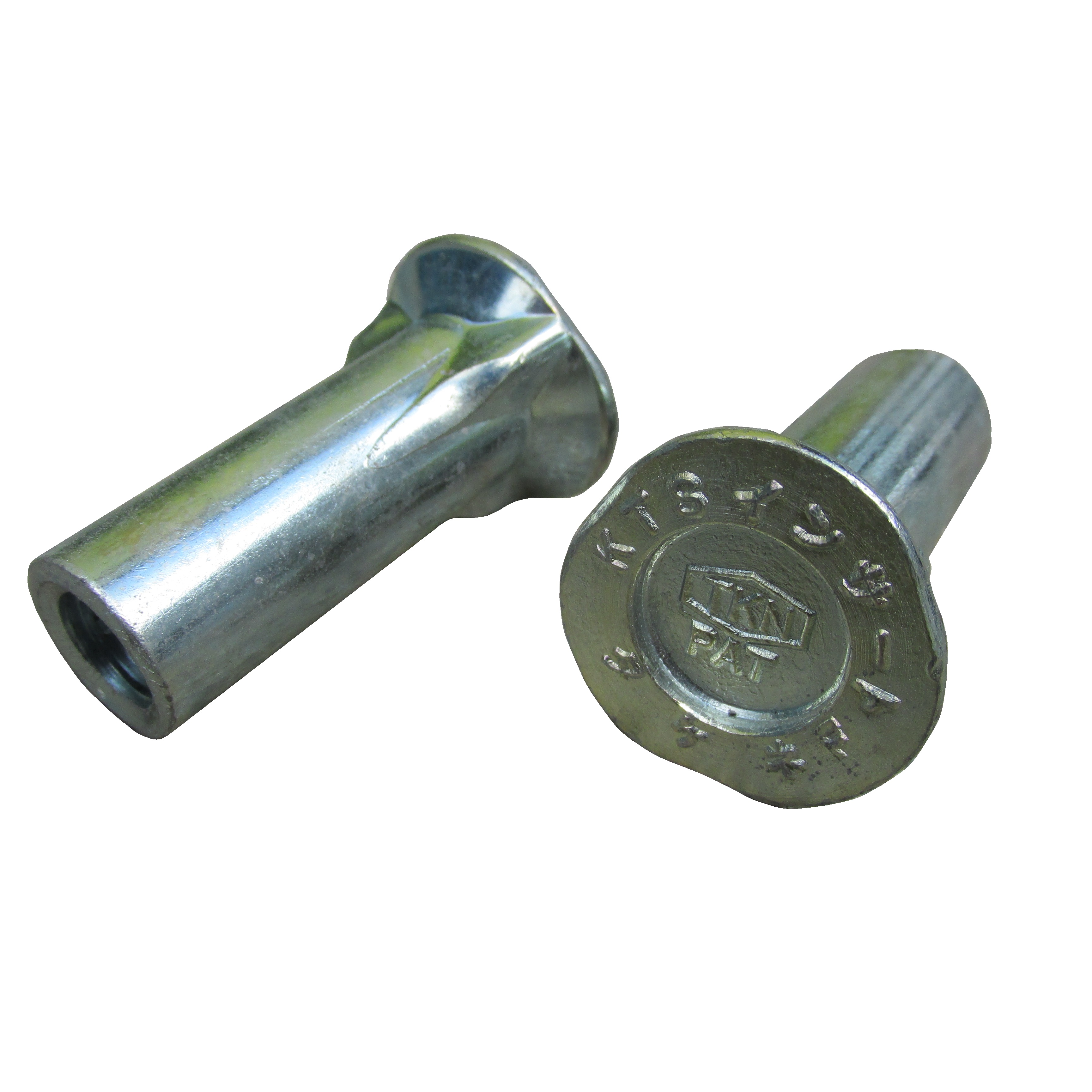

(KTS10040 ※画像をクリックすると、拡大画像が表示されます。)

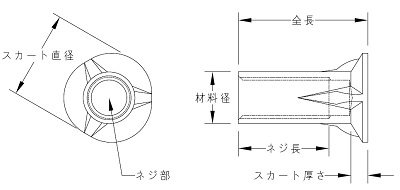

KTSインサート寸法図


商品番号
ネジ径 全長 ネジ長 材料径 スカート
直径
スカート
厚さ
許容引抜荷重
(30N/mm2時)
引抜荷重
計算書
図面
KTS10040 M10 40 20 φ14 23 4.5 4.5kN ( 459kg)
KTS12050 M12 50 30 φ16 27 5.5 6.8kN ( 694kg)
KTS3030 W3/8 30 12 φ14 23 4.5 2.8kN ( 286kg)

※在庫売り切りとなるサイズもございます。
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。(指針では材料径×6倍以上の長さを推奨)
