※画像をクリックすると、拡大画像が表示されます。

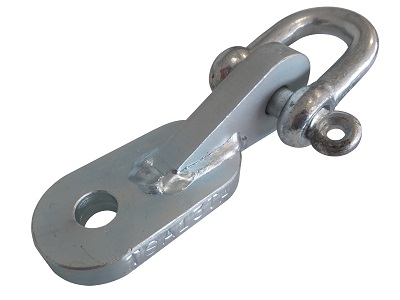

●横吊り用の吊り金具です。
●鉄製（ユニクロメッキ）
●使用するボルトは焼入れボルトをお勧めします。
●使用は２点吊り以上でお願いします。
使用イメージ
吊りたい物の横に、ボルトで本製品を固定し、吊り上げるための吊り金具です。

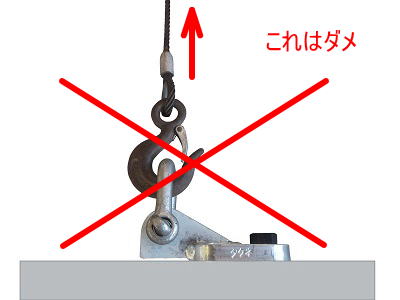

注 意
（偏荷重がかかるため、吊り上げる物の上面には、本製品を取り付けて使用しないで下さい）
寸法表
| 商品番号 | 板厚 | 穴径 |
使用 ボルト |
シャックル |
推奨対象物荷重 （2点吊り時） |
引張試験 結果 |
|---|---|---|---|---|---|---|
| TSA13TA |
16 |
φ17 |
M16 |
呼び16 |
800kg |
|
| TSA20TA |
19 |
φ21 |
M20 |
呼び19 |
1000kg |
