●大きなスカート形の抜け止め形状になっていて、コンクリートから抜けにくい形状のインサートです。
●スカート部分についている３ヶ所のノックで養生不足のコンクリート中でも回りを防止します。

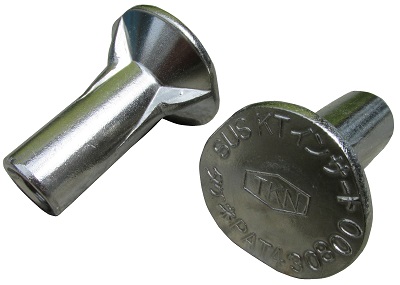

ＳＵＳＫＴインサート製品画像
（SUSKT12050 ※画像をクリックすると、拡大画像が表示されます。）

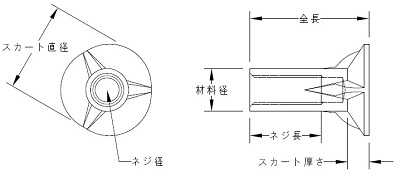

ＳＵＳＫＴインサート寸法図
| 商品番号 |
ネジ径 |
全長 |
ネジ長 |
材料径 |
スカート 直径 |
スカート 厚さ |
許容引抜荷重 （30N/mm2時） |
引抜荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|---|
| SUSKT10040 | M10 | 40 | 20 | φ14 | 30 | 8 | 5.0kN ( 510kg) | ||
| SUSKT12040 | M12 | 40 | 25 | φ18 | 38 | 9 | 5.5kN ( 561kg) | ||
| SUSKT12050 | 〃 | 50 | 30 | 〃 | 〃 | 〃 | 7.8kN ( 796kg) | ||
| SUSKT16070 | M16 | 70 | 35 | φ22 | 43 | 10 | 14.1kN (1439kg) | ||
| SUSKT16100 | 〃 | 100 | 〃 | 〃 | 〃 | 〃 | 25.4kN (2592kg) |
※在庫売り切りとなるサイズもございます。
※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。（指針では材料径×6倍以上の長さを推奨）
引抜き試験結果
| ＳＵＳＫＴインサート ＳＵＳＫＴ１６０４０（M16×全長40mm） |
|---|
| ＳＵＳＫＴインサート ＳＵＳＫＴ１６０５０（M16×全長50mm） |
|---|
| ＳＵＳＫＴインサート ＳＵＳＫＴ１６０６０（M16×全長60mm） |
|---|
