SUSEKF高ナット

   ●ステンレス異形鉄筋を使用したインサートです。
   ●横穴あけ加工もできます。
   ●SUS410製も製造できます。
   ●在庫品以外のサイズの製造も承ります。

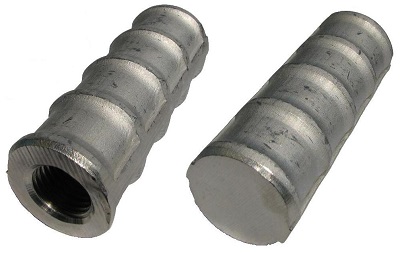

SUSEKF高ナット(SUS異形鉄筋インサート)製品画像

(SUSEKFL22100)




SUSEKF高ナット(SUS異形鉄筋インサート)寸法図


  ネジ径 全長 材料径 付着応力度
(1.8N/mm2)
による計算引抜荷重
SUSEKF10050 M10 50 D16 4.5kN ( 459kg)
SUSEKF12040 M12 40 D19 4.3kN ( 439kg)
SUSEKF12050 50 5.4kN ( 551kg)
SUSEKF12075 75 8.1kN ( 827kg)
SUSEKF12100 100 10.7kN (1092kg)
SUSEKF16040 M16 40 D22 5.0kN ( 510kg)
SUSEKF16050 50 6.2kN ( 633kg)
SUSEKF16060 60 7.5kN ( 765kg)
SUSEKFL16075 75 D25 10.6kN (1082kg)
SUSEKFL16100 100 14.1kN (1439kg)
SUSEKFL16125 125 17.7kN (1806kg)
SUSEKFL16150 150 21.2kN (2163kg)
SUSEKFL16200 200 28.3kN (2888kg)
SUSEKFL20050 M20 50 D32 9.0kN ( 918kg)
SUSEKFL20075 75 13.6kN (1388kg)
SUSEKFL20100 100 18.1kN (1847kg)
SUSEKFL20120 120 21.7kN (2214kg)
SUSEKFL20150 150 27.1kN (2765kg)
SUSEKFL20200 200 36.2kN (3694kg)
SUSEKFL22100 M22 100 D35 19.8kN (2020kg)
SUSEKFL22125 125 24.7kN (2520kg)
SUSEKFL22150 150 29.7kN (3031kg)
SUSEKFL24075 M24 75 D38 16.1kN (1643kg)
SUSEKFL24100 100 21.5kN (2194kg)
SUSEKFL24120 120 25.8kN (2633kg)
SUSEKFL24150 150 32.2kN (3286kg)
SUSEKFL24200 200 43.0kN (4388kg)

※全長が短いとせん断荷重時は、コンクリートがプライアウト破壊することがあります。(指針では材料径×6倍以上の長さを推奨)
