●ステンレス丸鋼をプレス加工によって部分的に平たく変形させた形状のインサートです。
●抜け止め鉄筋を通すための、丸穴を開けてあります。
●主に重量物吊り上げ用として使用されます。

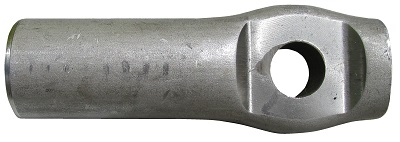

SUSSKSインサート製品画像

(SUSSKS20100 ※画像をクリックすると、拡大画像が表示されます。)

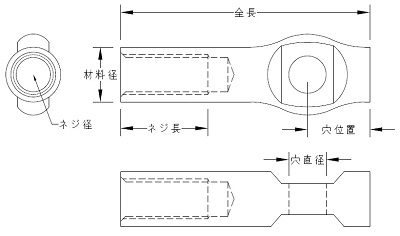

SUSSKSインサート寸法図

商品番号 | ネジ径 |
全長 | ネジ長 |
材料径 |
穴直径 |
穴位置 |
許容引抜荷重 (30N/mm2時) |
引抜荷重 計算書 |
図面 |
---|---|---|---|---|---|---|---|---|---|
SUSSKS16100 | M16 | 100 | 35 | φ22 | φ15 | 25 | 12.9kN (1316kg) | ||
SUSSKS16125 | 〃 | 125 | 〃 | 〃 | 〃 | 〃 | 21.7kN (2214kg) | ||
SUSSKS16150 | 〃 | 150 | 〃 | 〃 | 〃 | 〃 | 32.7kN (3337kg) | ||
SUSSKS20100 | M20 | 100 | 35 | φ28 | φ15 | 25 | 13.7kN (1398kg) | ||
SUSSKS20125 | 〃 | 125 | 40 | 〃 | 〃 | 〃 | 22.7kN (2316kg) | ||
SUSSKS20150 | 〃 | 150 | 〃 | 〃 | 〃 | 〃 | 34.0kN (3469kg) | ||
SUSSKS22100 | M22 | 100 | 35 | φ32 | φ15 | 25 | 14.3kN (1459kg) | ||
SUSSKS22125 | 〃 | 125 | 40 | 〃 | 〃 | 〃 | 23.5kN (2398kg) | ||
SUSSKS22150 | 〃 | 150 | 〃 | 〃 | 〃 | 〃 | 34.9kN (3561kg) | ||
SUSSKS24125 | M24 | 125 | 40 | φ36 | φ15 | 25 | 24.2kN (2469kg) |
※在庫売り切りとなるサイズもございます。
特に大きな荷重がかかる場合には、抜け止め用異形鉄筋を点付け溶接した上での使用をお勧めします。(異形鉄筋の溶接は、弊社で加工可能です。)

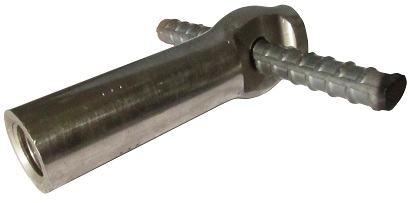

SUSSKSインサート(抜け止め鉄筋付) 製品画像

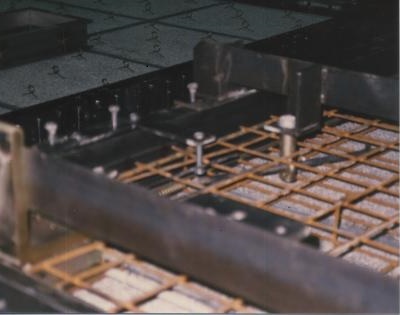

使用例

SUSSKSインサートは、リニア新幹線 宮崎実験線・山梨実験線でも採用されました。

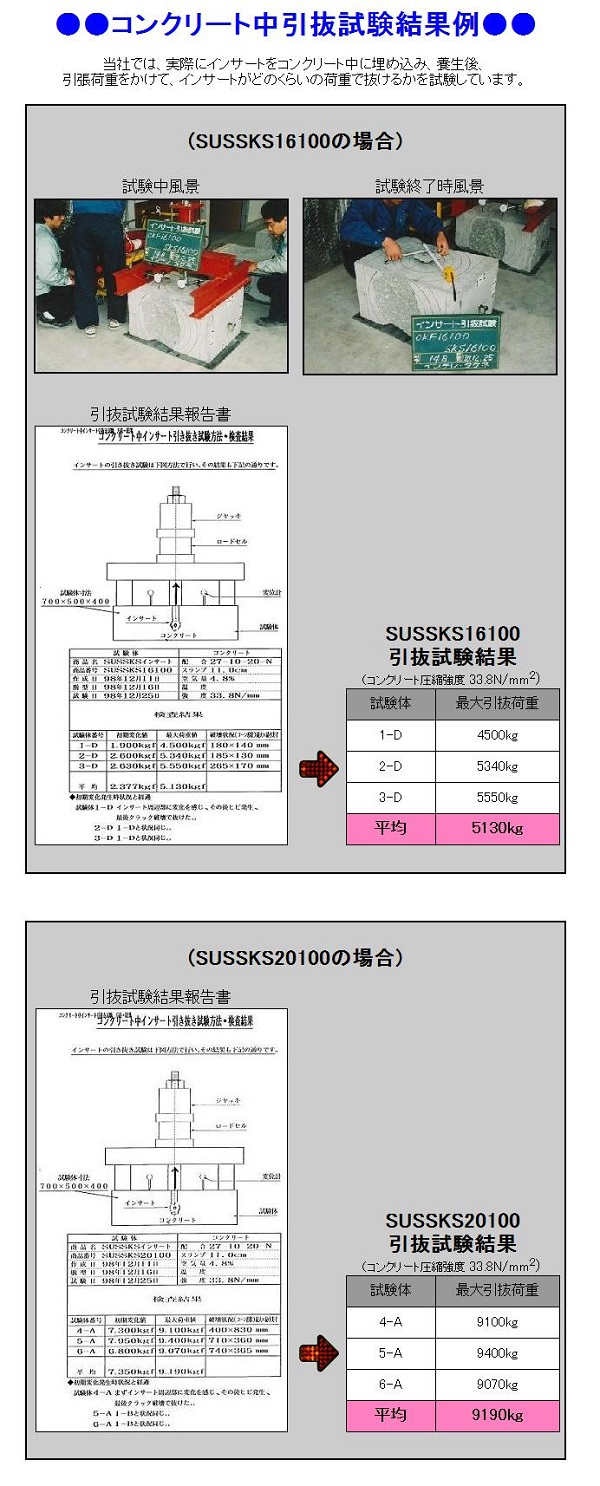

引抜き試験結果
SUSSKSインサート SUSSKS16070(M16 φ22×全長70mm) |
---|
SUSSKSインサート SUSSKS16100(M16 φ22×全長100mm) |
---|
SUSSKSインサート SUSSKS20100(M20 φ29×全長100mm) |
---|
