●安価なインサートです。
●ツバ付きの六角貫通高ナットに、化粧ビンの中蓋のような詰め栓を取り付けて、コンクリート用インサートとしています。
●あまり荷重がかからない場合に使用します。

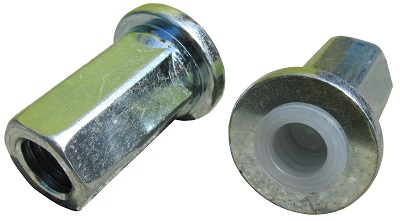

ＲＫインサート製品画像
（RK12035 画像をクリックすると、拡大画像が表示されます。）

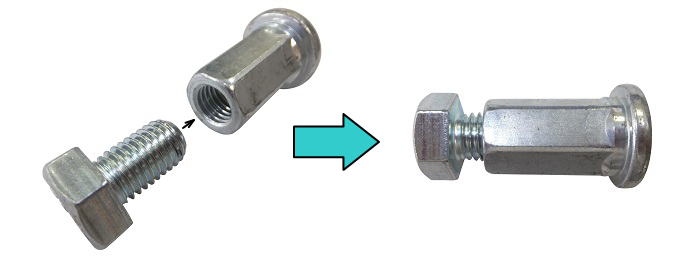

端部には、袋状の内ネジ（メスネジ）が切られており、ボルトを取り付けることができます。

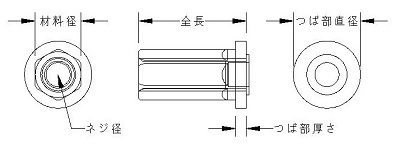

ＲＫインサート寸法図
| 商品番号 |
ネジ径 | 全長 | 材料径 | つば部 直径 |
つば部 厚さ |
許容引抜荷重 （30N/mm2時） |
引抜荷重 計算書 |
図面 |
|---|---|---|---|---|---|---|---|---|
| RK12035 | M12 | 35 | 17六角 | φ25 | 4 | 3.7kN ( 378kg) |
引抜き試験結果
| ＲＫインサート ＲＫ１２０４０（M12×全長40mm） ※現在は製造しておりません。 |
|---|
