カバーキャップ穴あけ追加工品　画像集


弊社カバーキャップに穴あけ追加工をした例を紹介します。

※画像をクリックすると、別画面にて拡大画像が表示されます。

  加工内容 図面 製品加工例 使用例

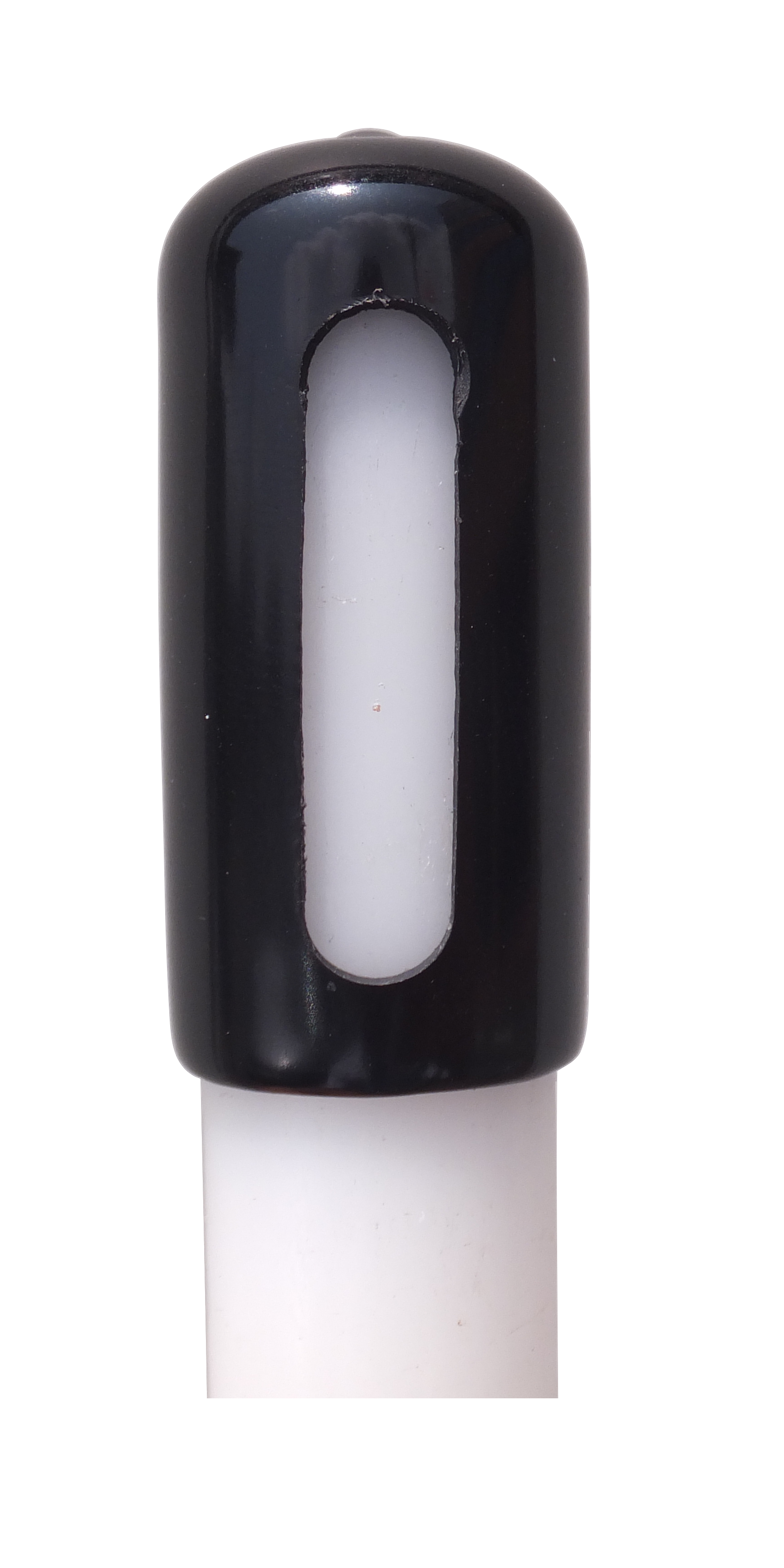

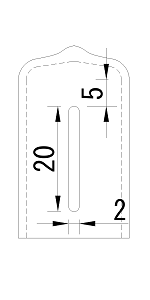

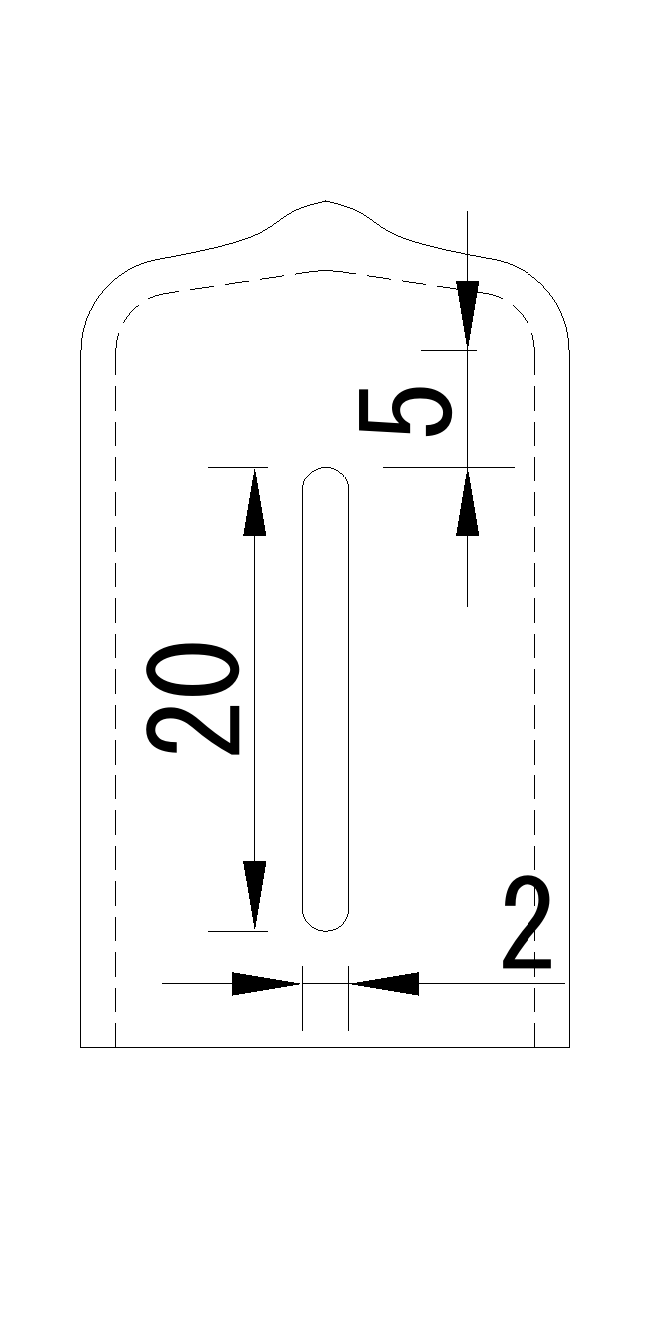

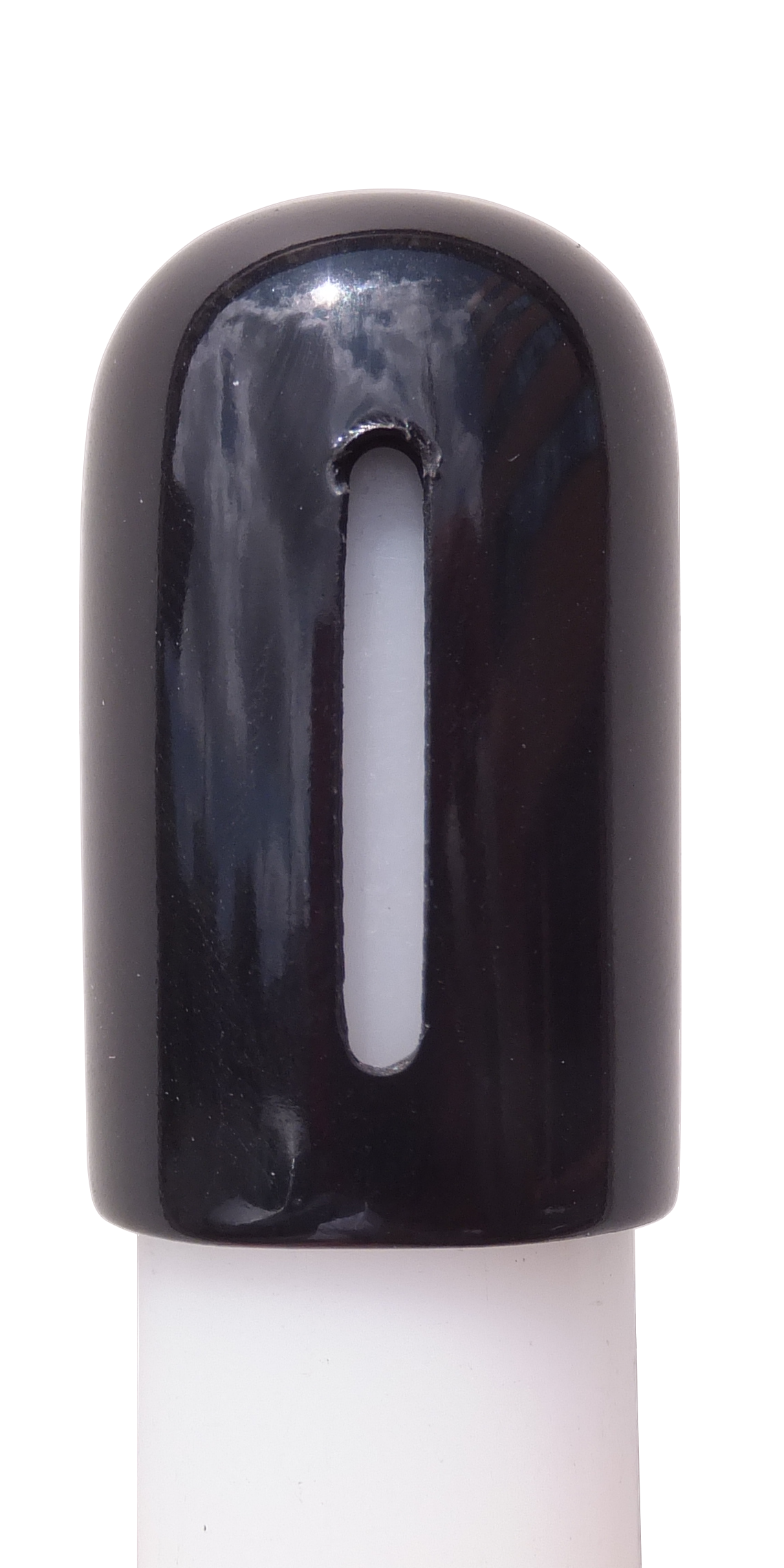

1 ドームキャップ
DC180030
（φ18×30mm）
の側面に、

幅2mm×20mm
の長穴加工

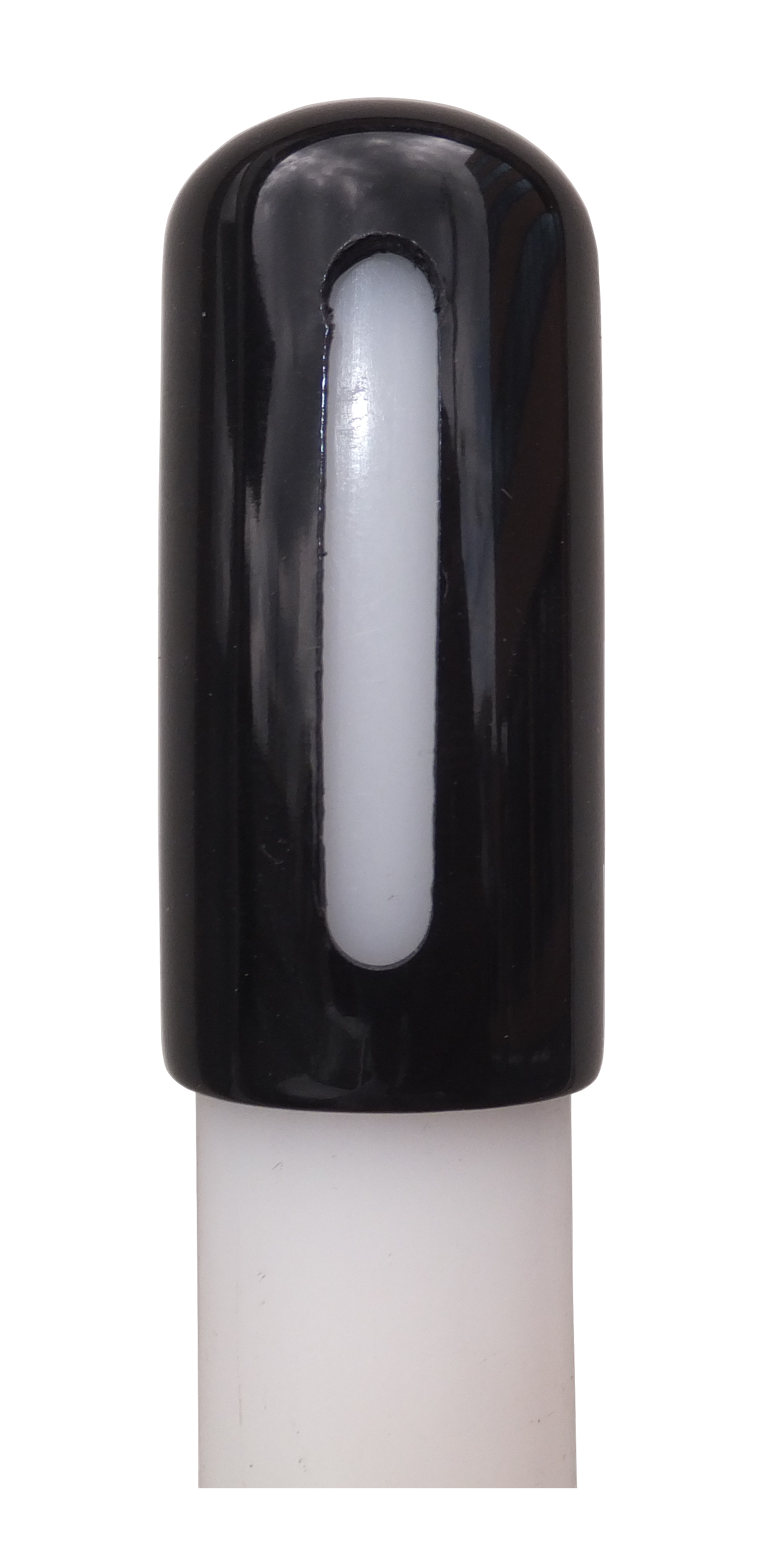

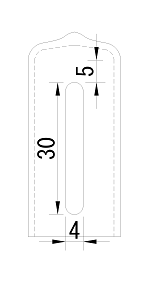

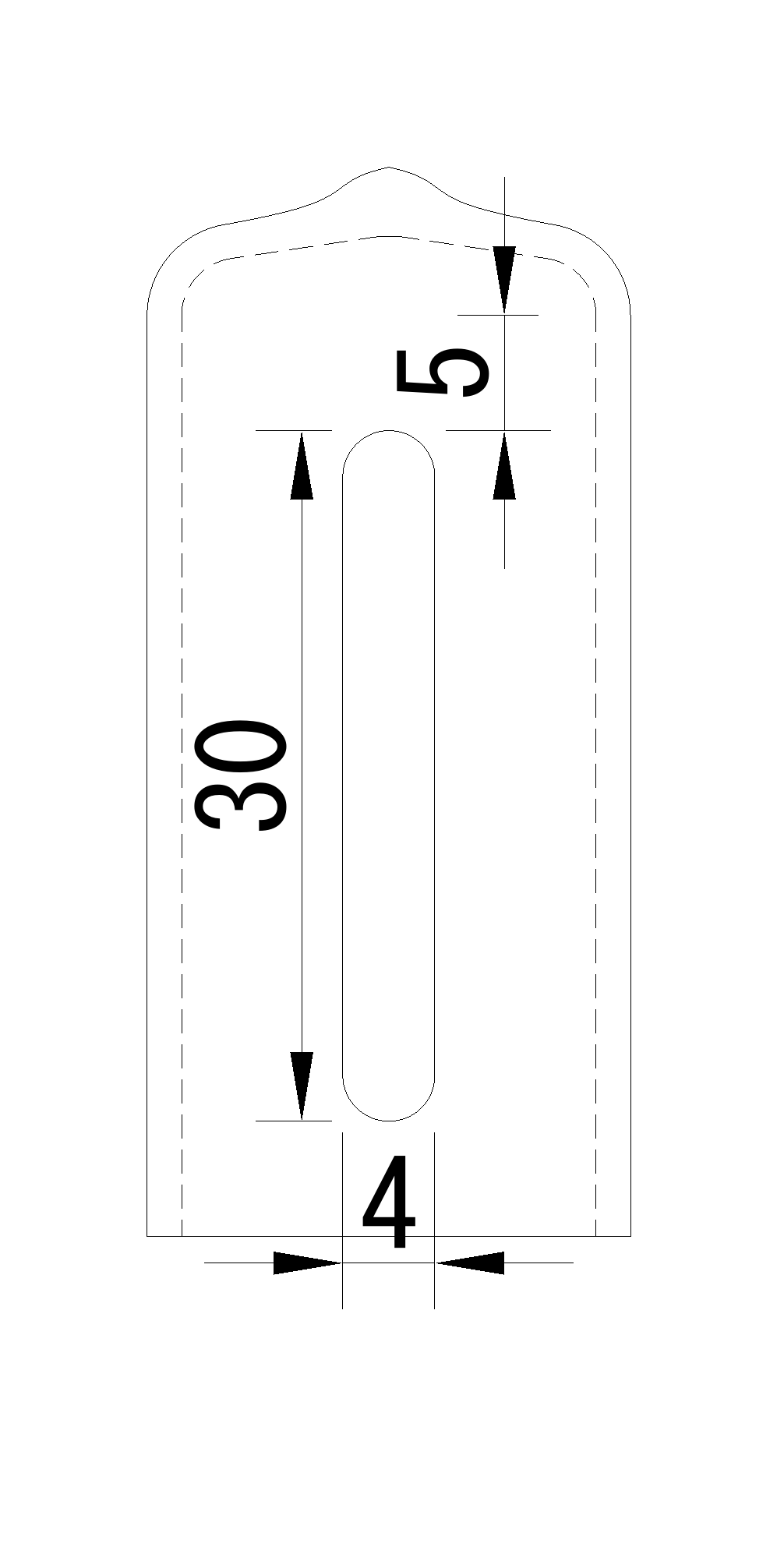

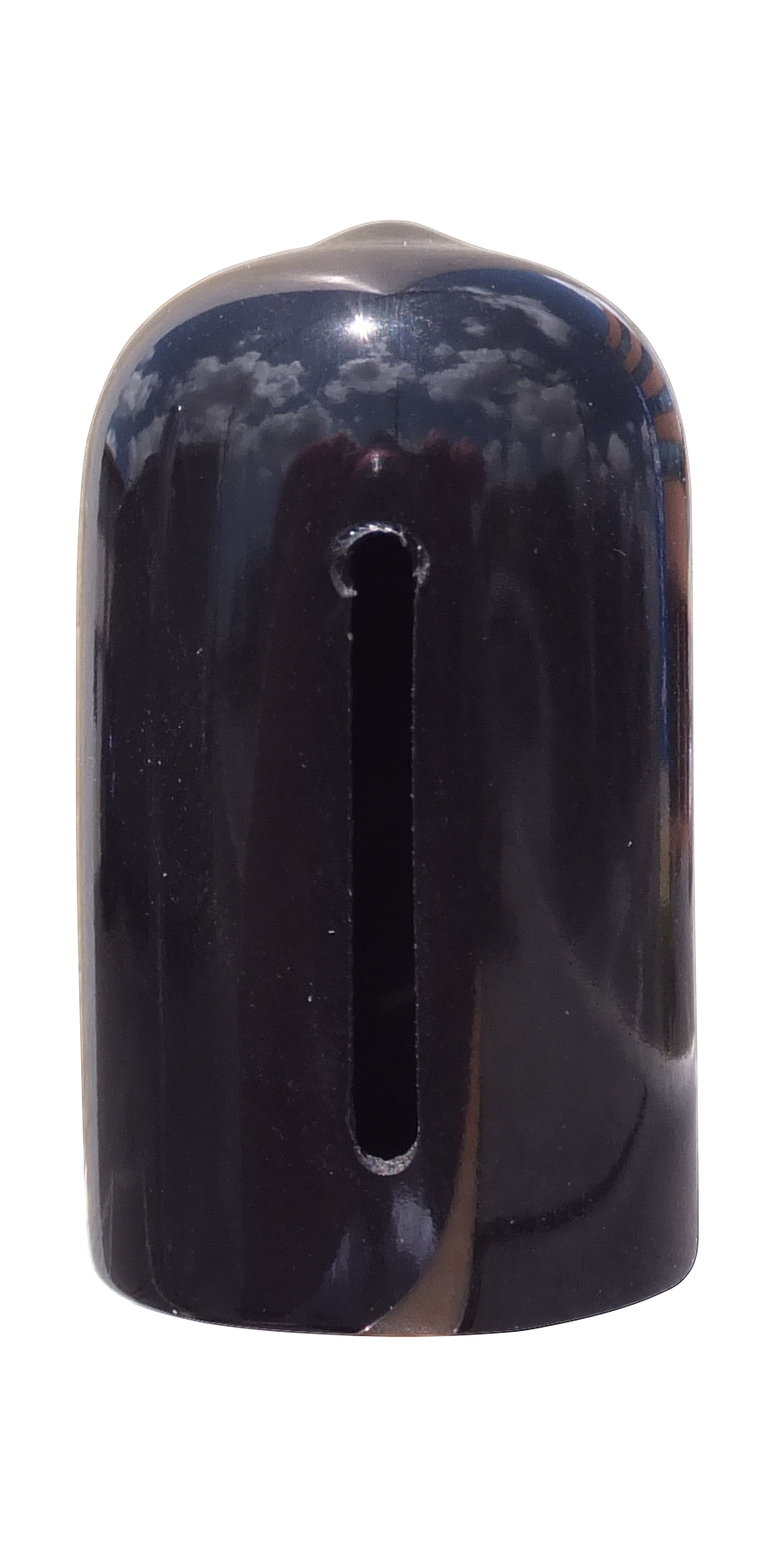

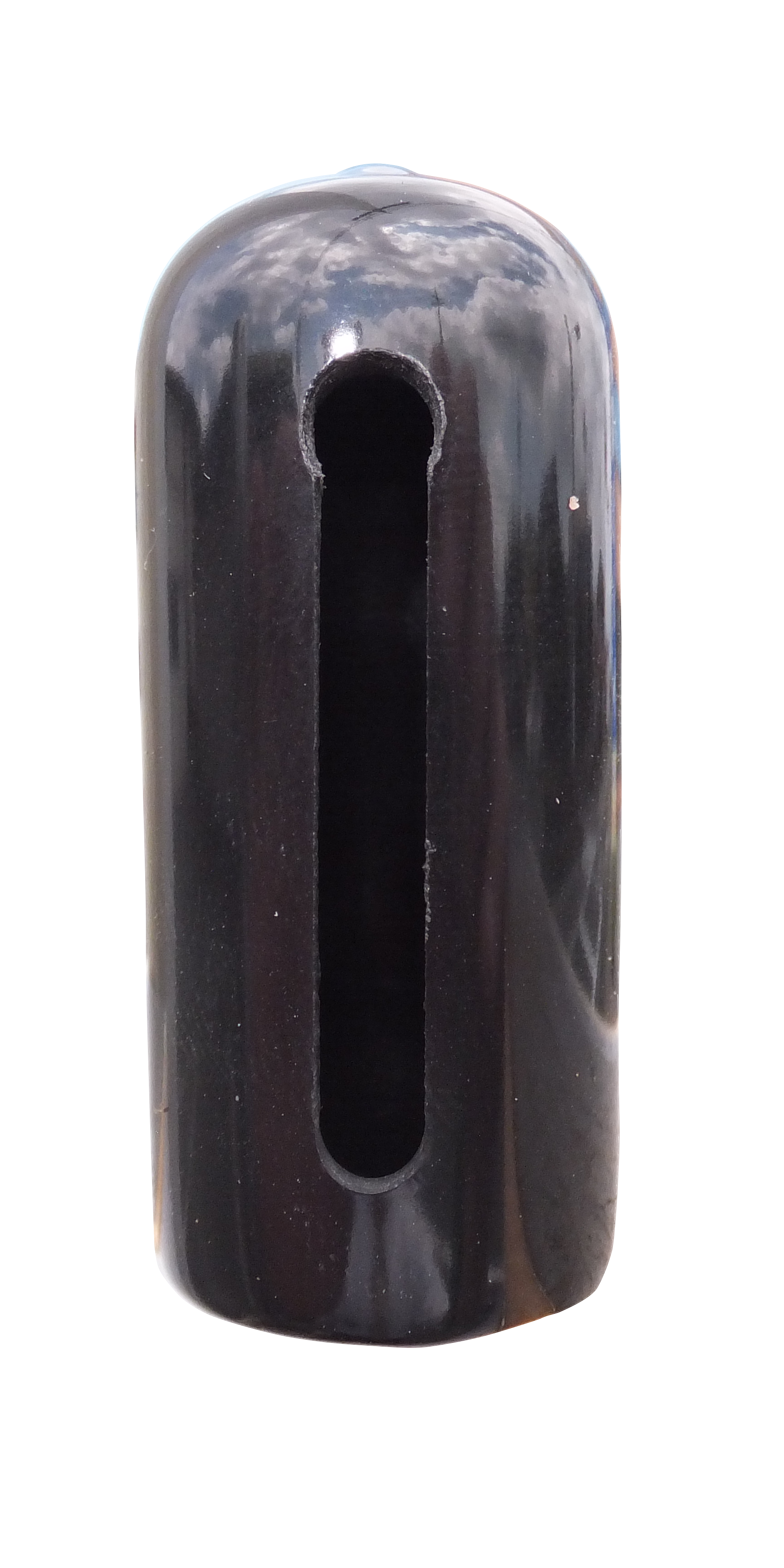

2 ドームキャップ
DC180040
（φ18×40mm）
の側面に、

幅4mm×30mm
の長穴加工

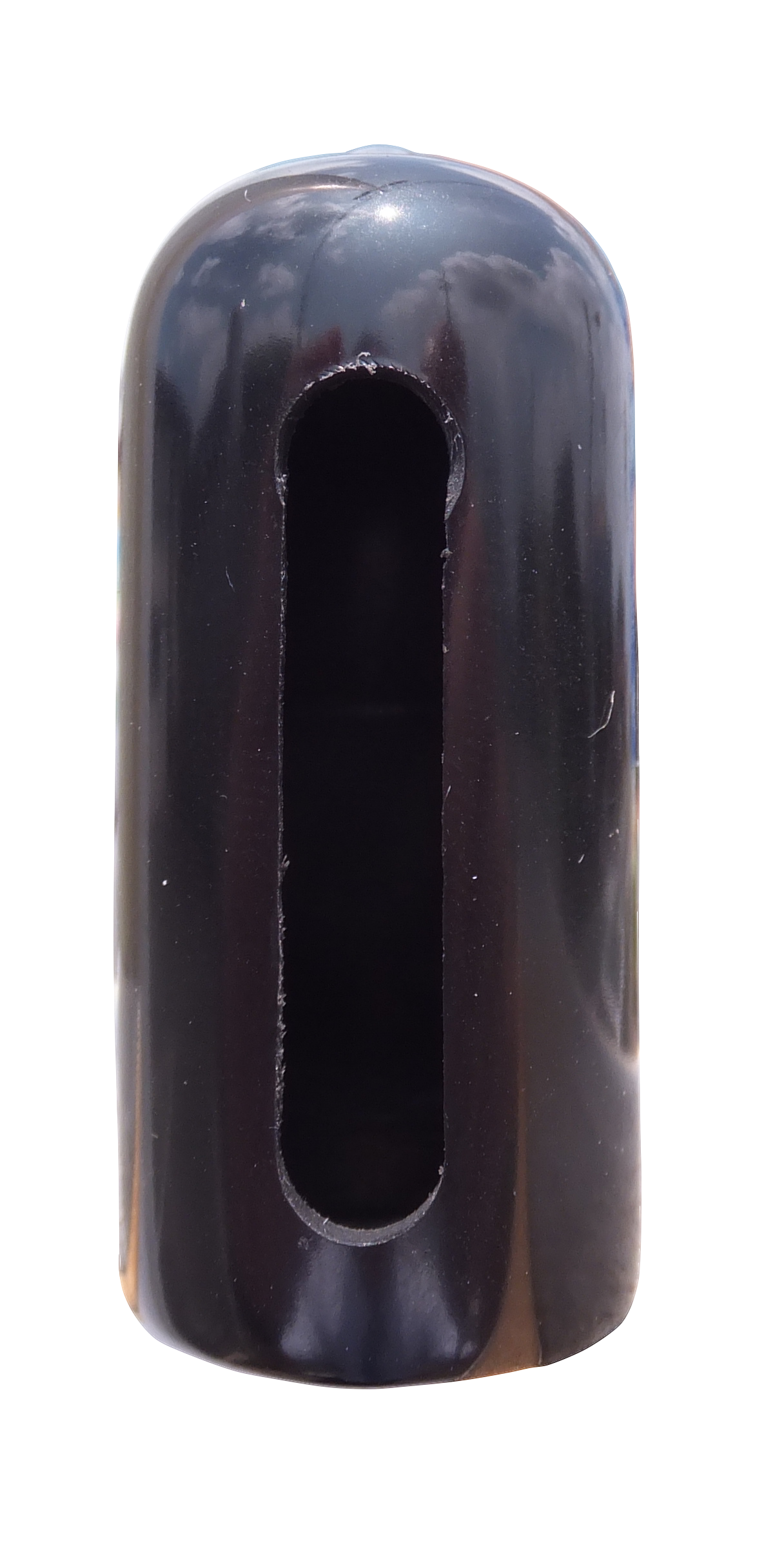

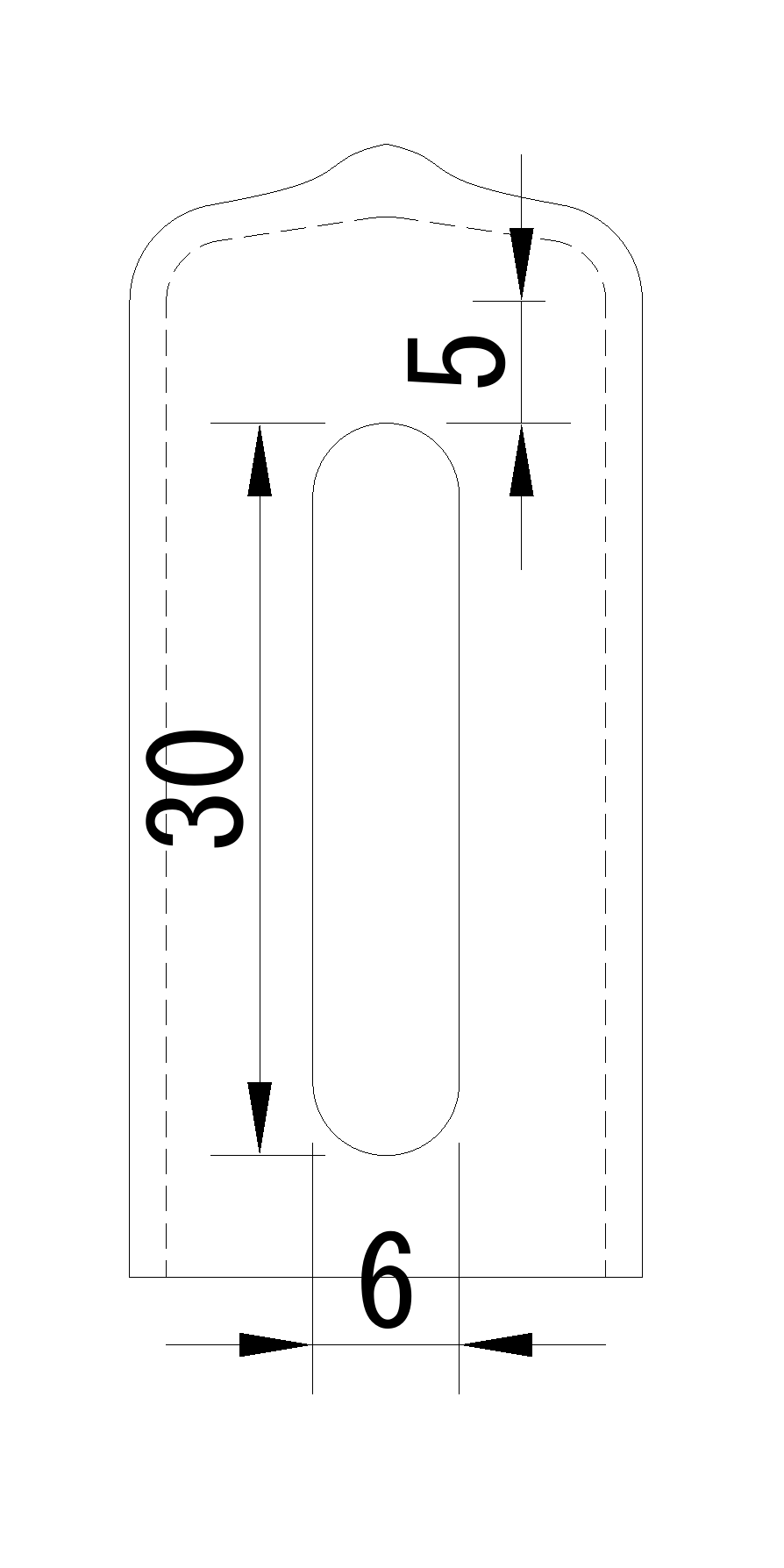

3 ドームキャップ
DC180040
（φ18×40mm）
の側面に、

幅6mm×30mm
の長穴加工

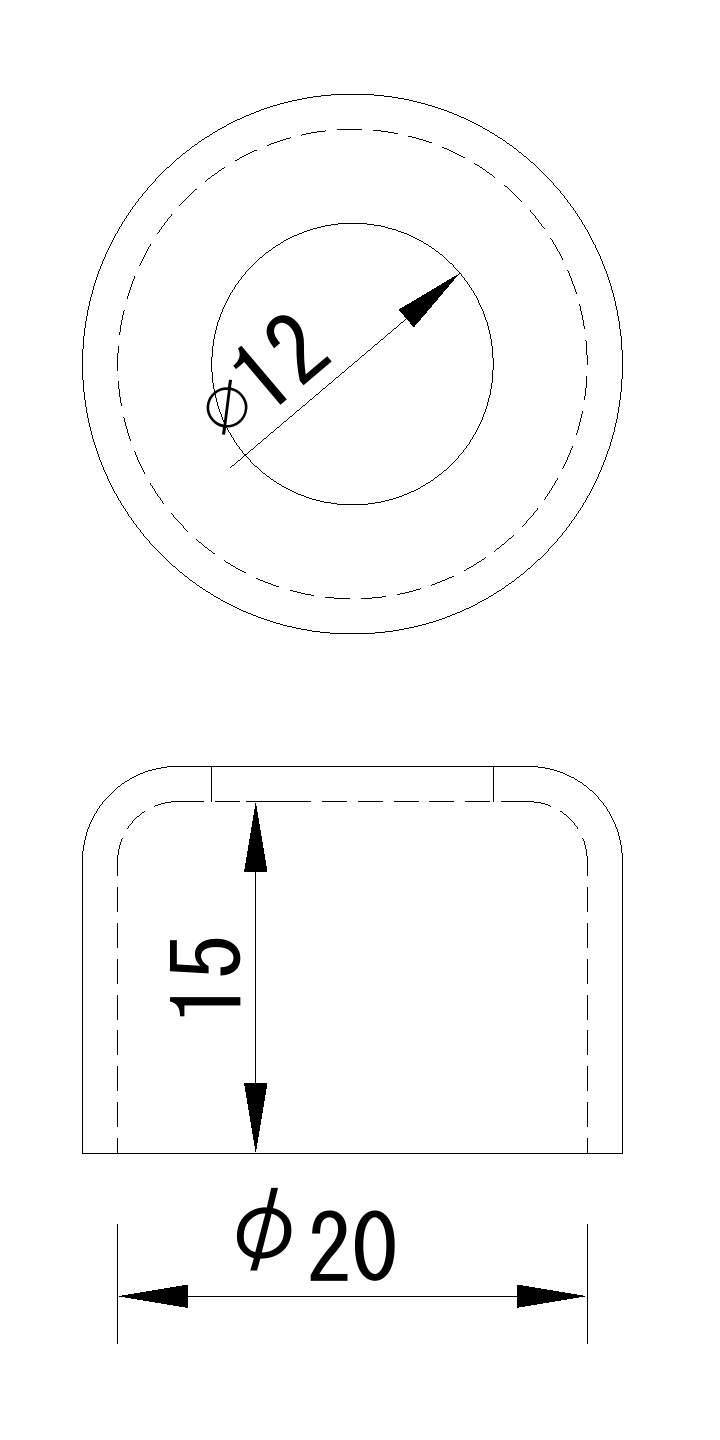

4 ドームキャップ
DC200015
（φ20×15mm）
の上面に、

φ12mm
の穴加工

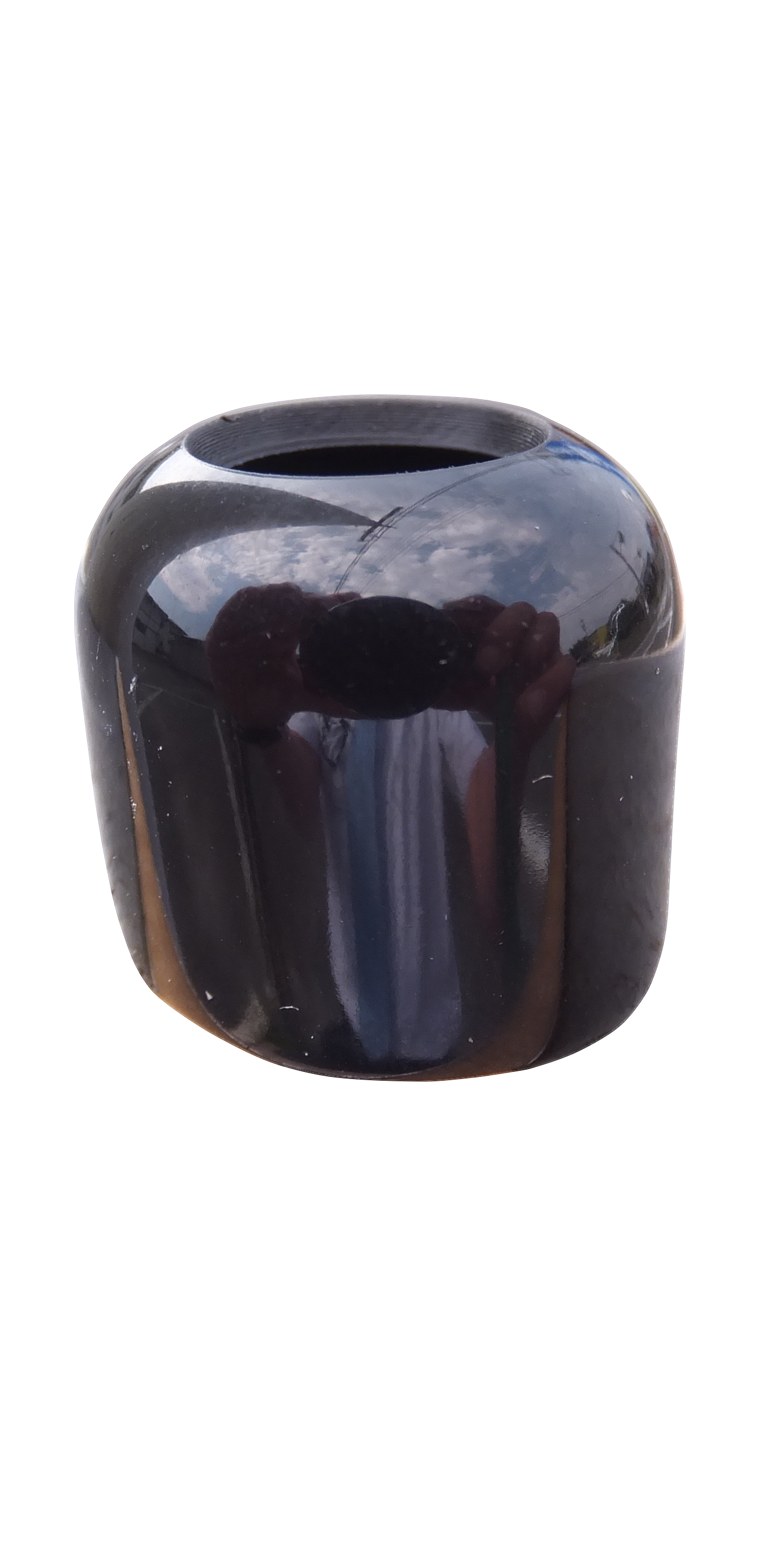

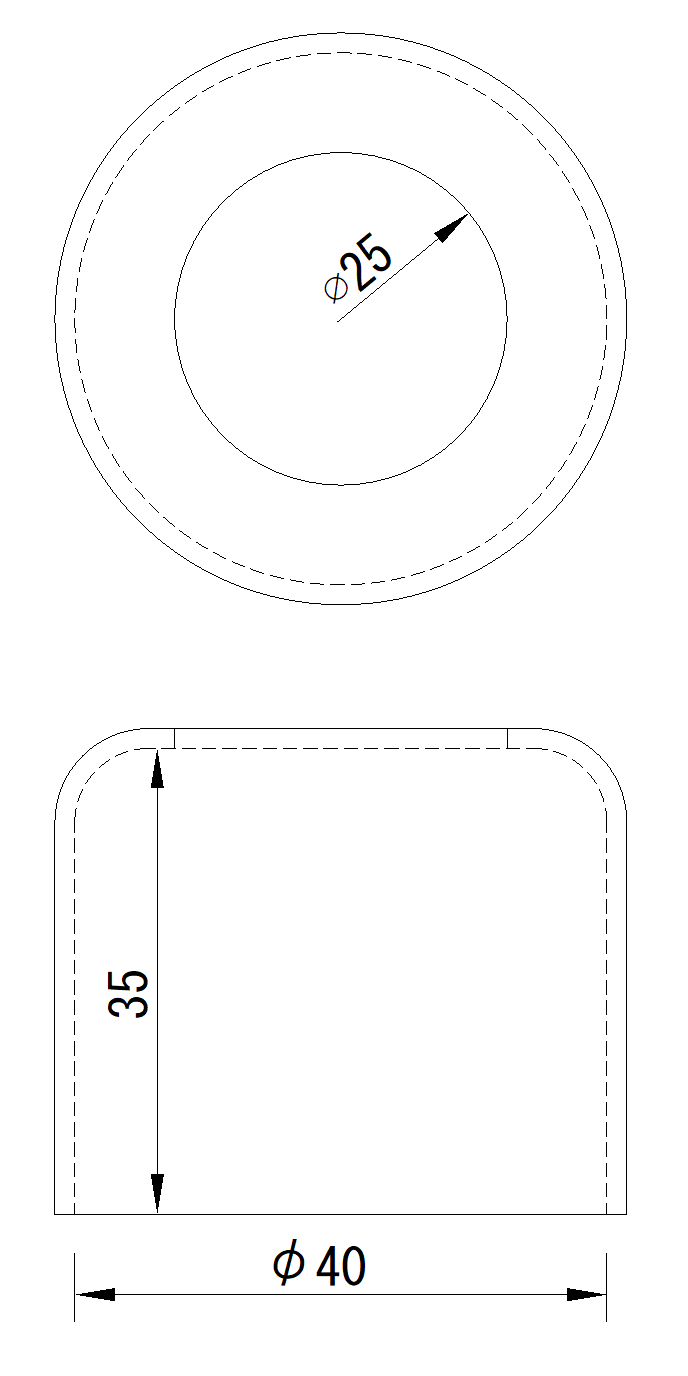

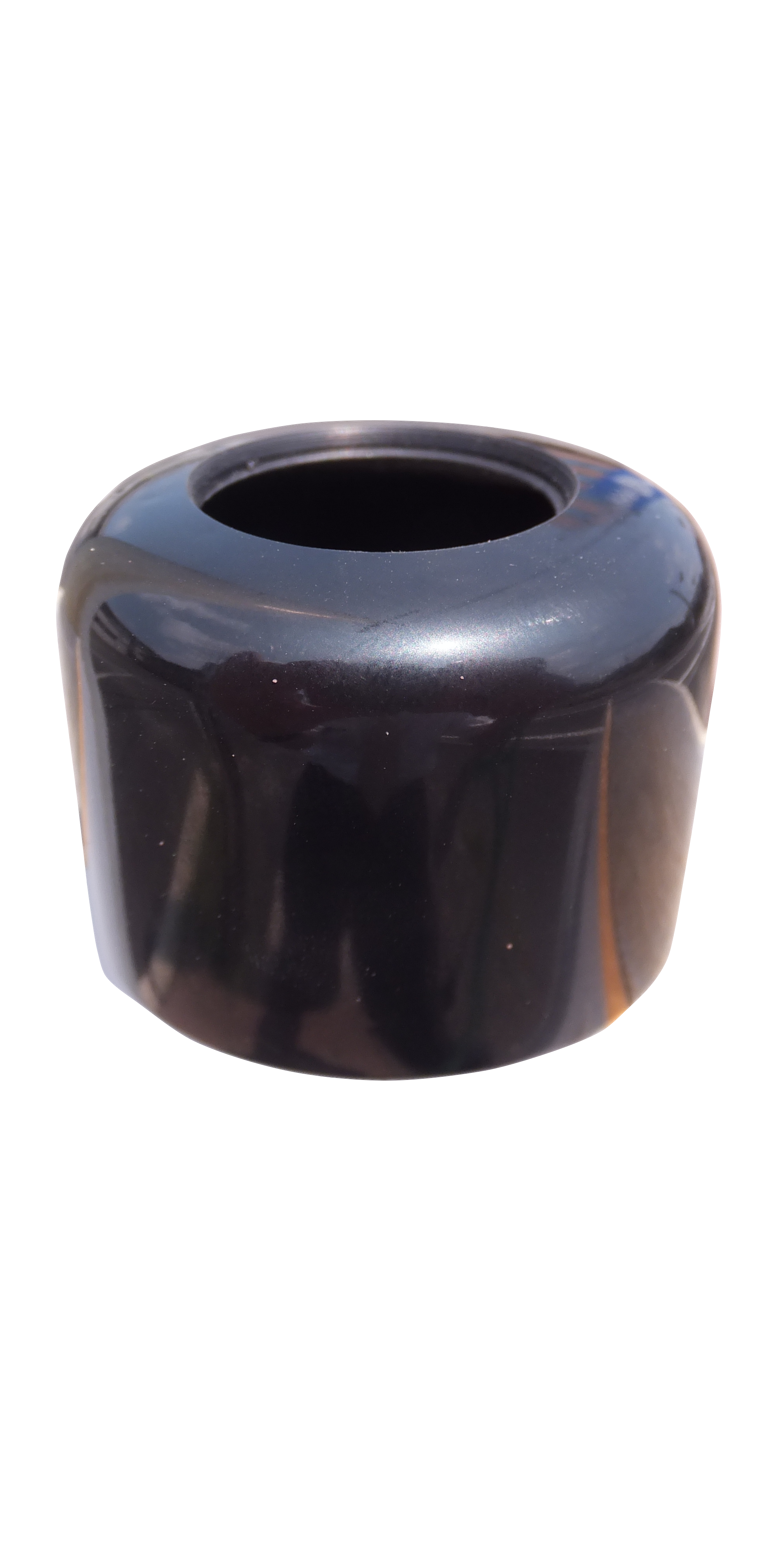

5 ドームキャップ
DC400035
（φ40×35mm）
の上面に、

φ25mm
の穴加工

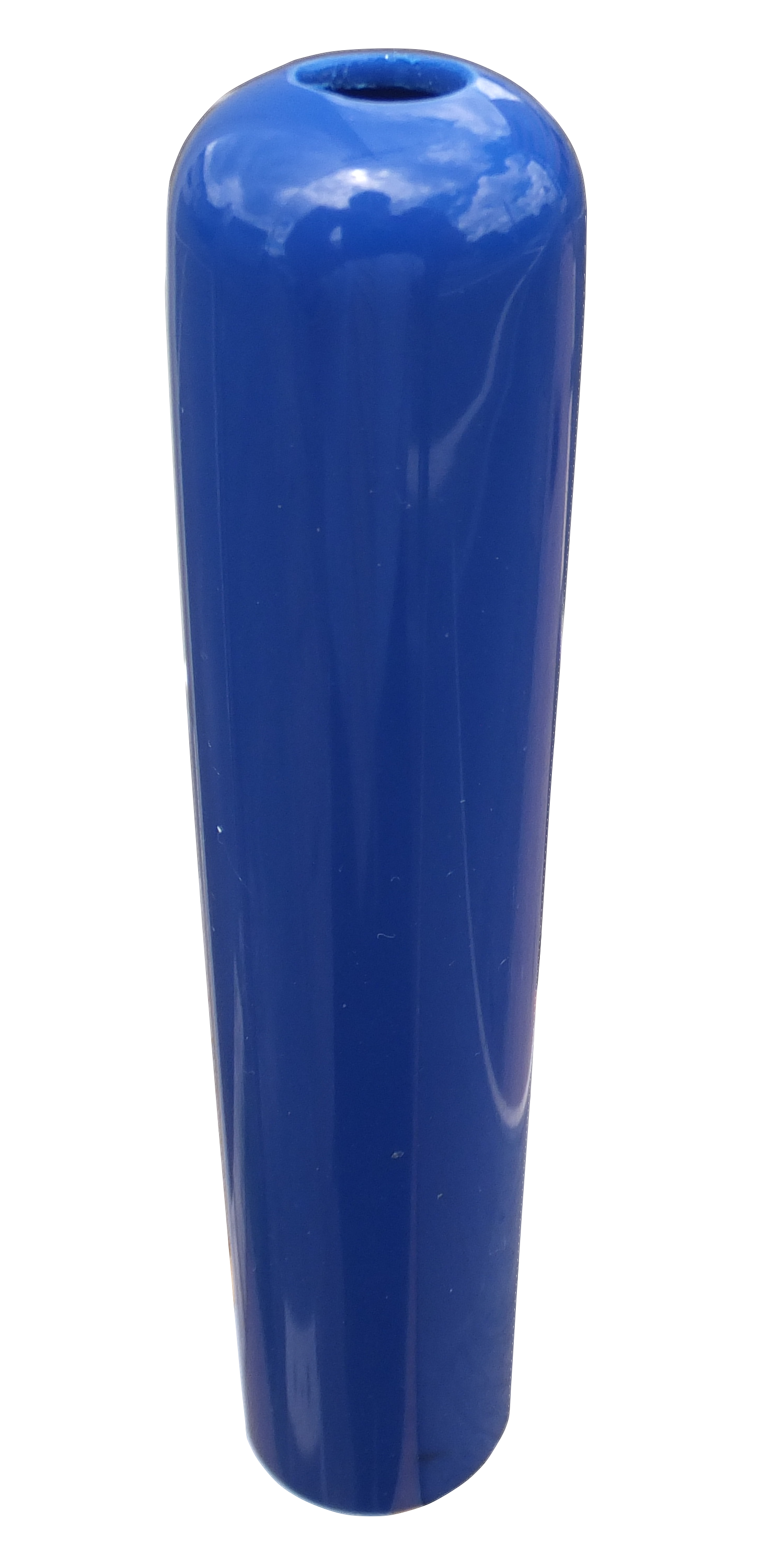

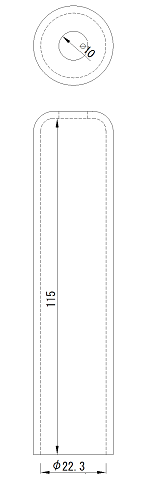

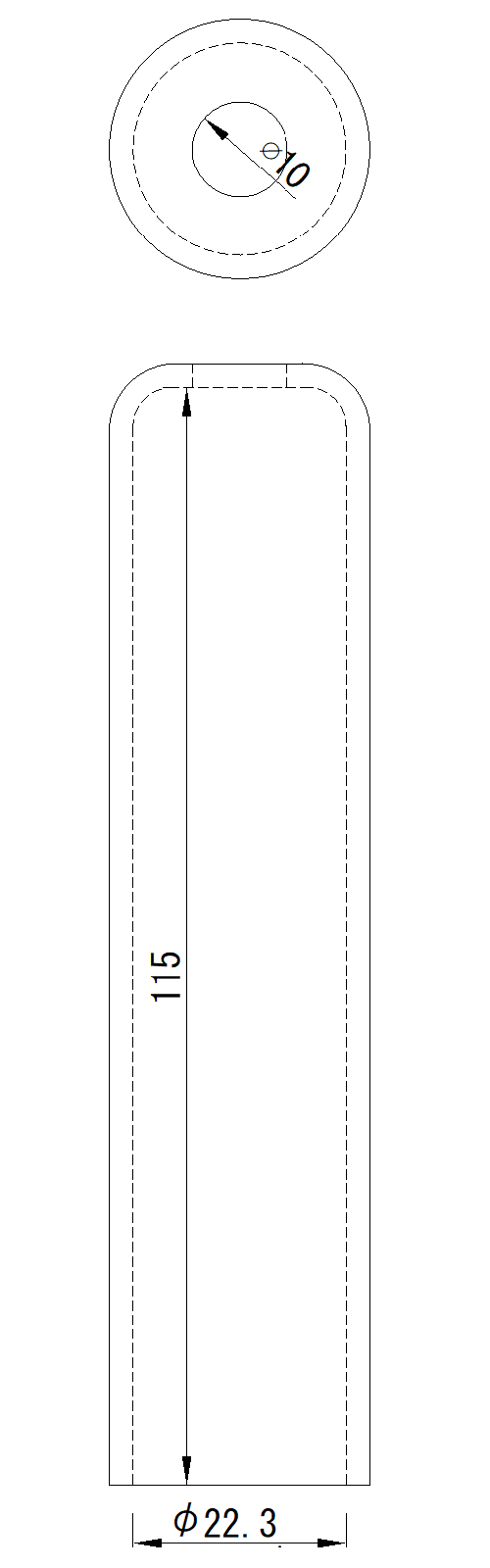

6 先端カバー
SCVM223115
（φ22.3×115mm）
の先端に、

φ10mm
の穴加工

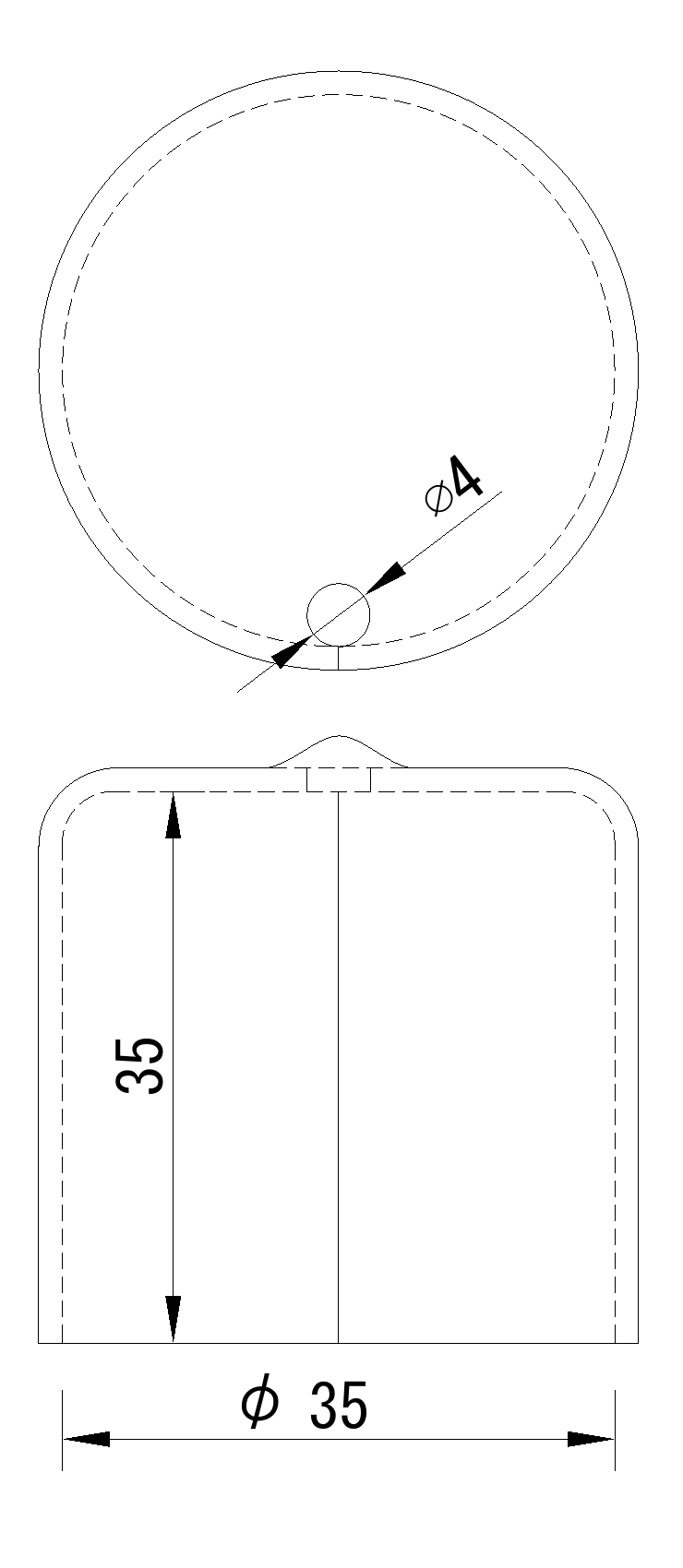

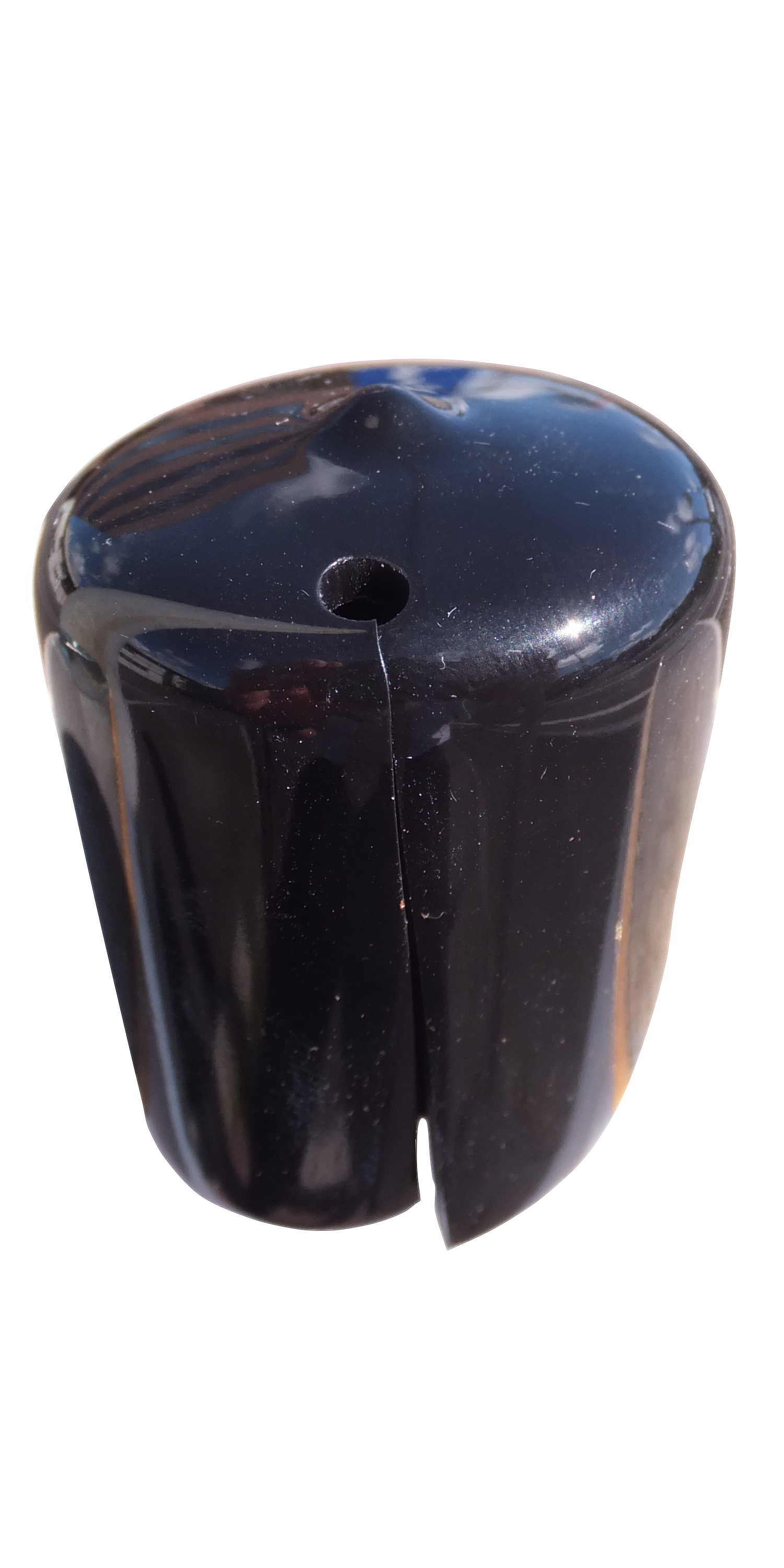

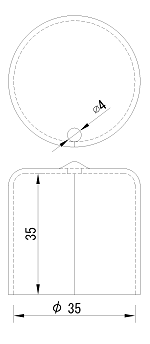

7 ドームキャップ
DC350035
（φ35×35mm）
の上面に、

φ4mm穴加工
＋
スリット加工

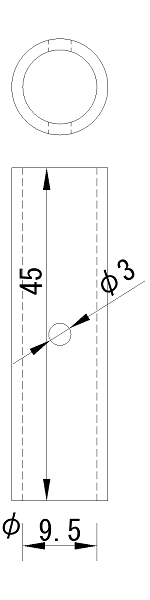

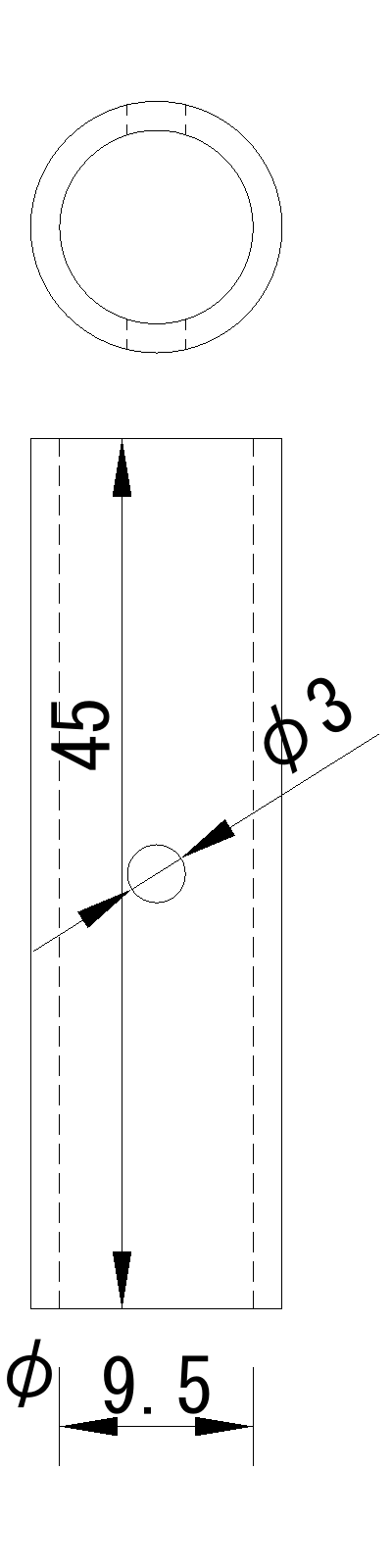

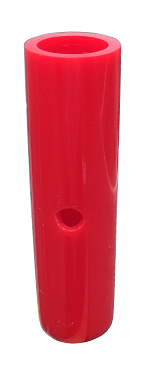

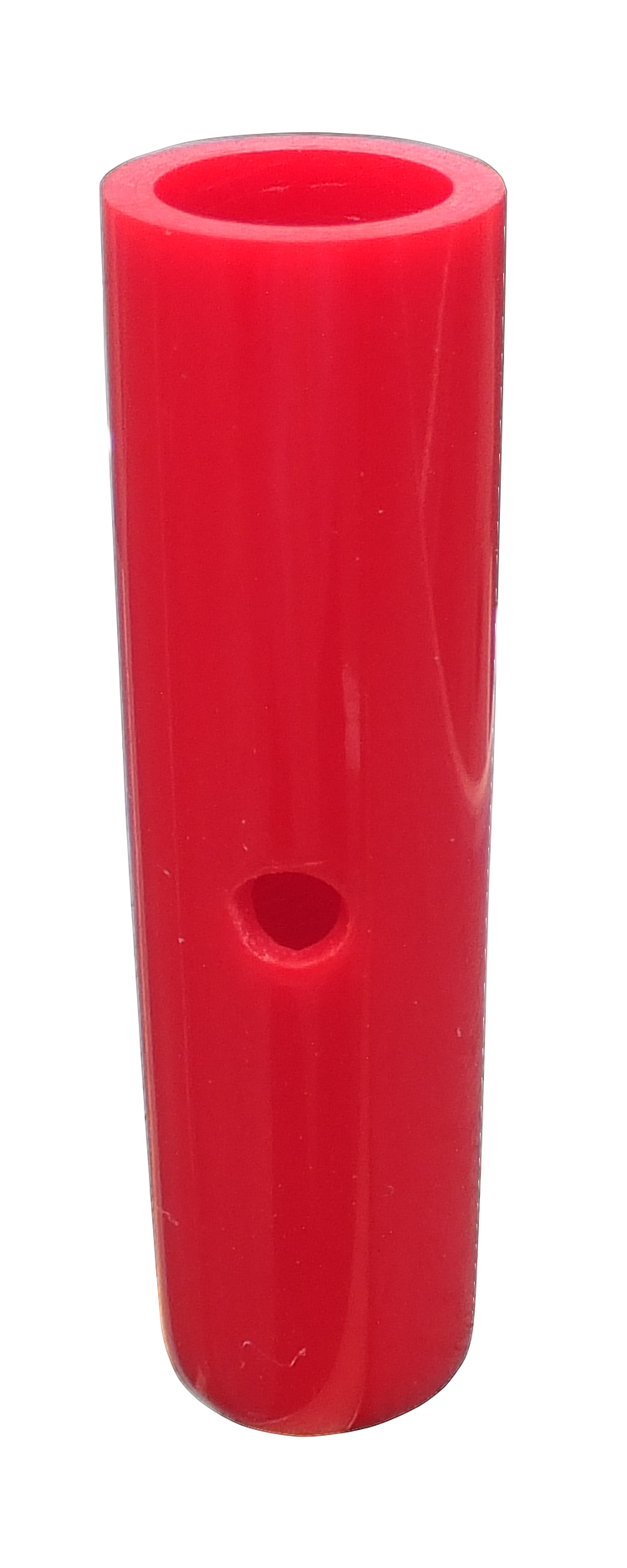

8 ドームキャップ
DC095045
（φ9.5×45mm）
の上面をカットして
円筒形貫通とし、
側面に、

φ3mm貫通穴加工

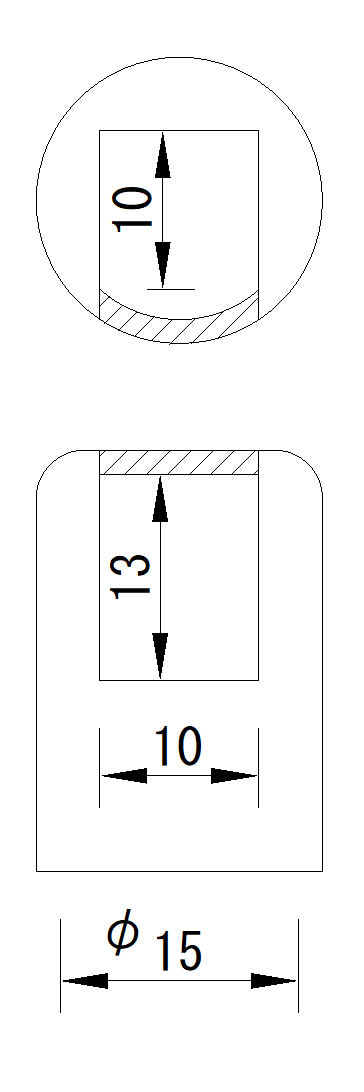

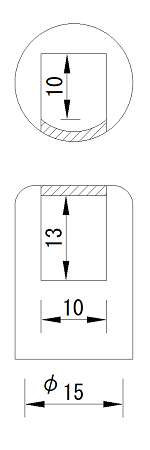

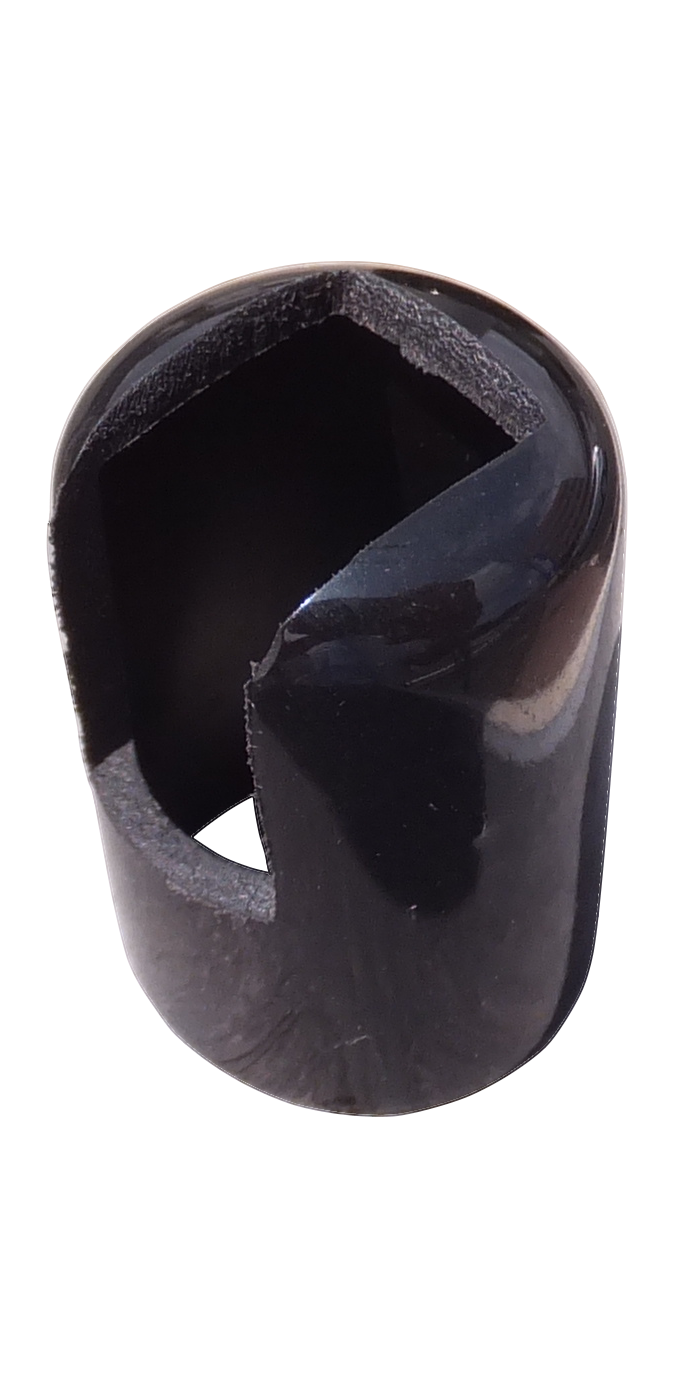

９ ドームキャップ
DC0150025
（φ15×25mm）に

幅10mm×
13mm×10mmの
切欠き加工

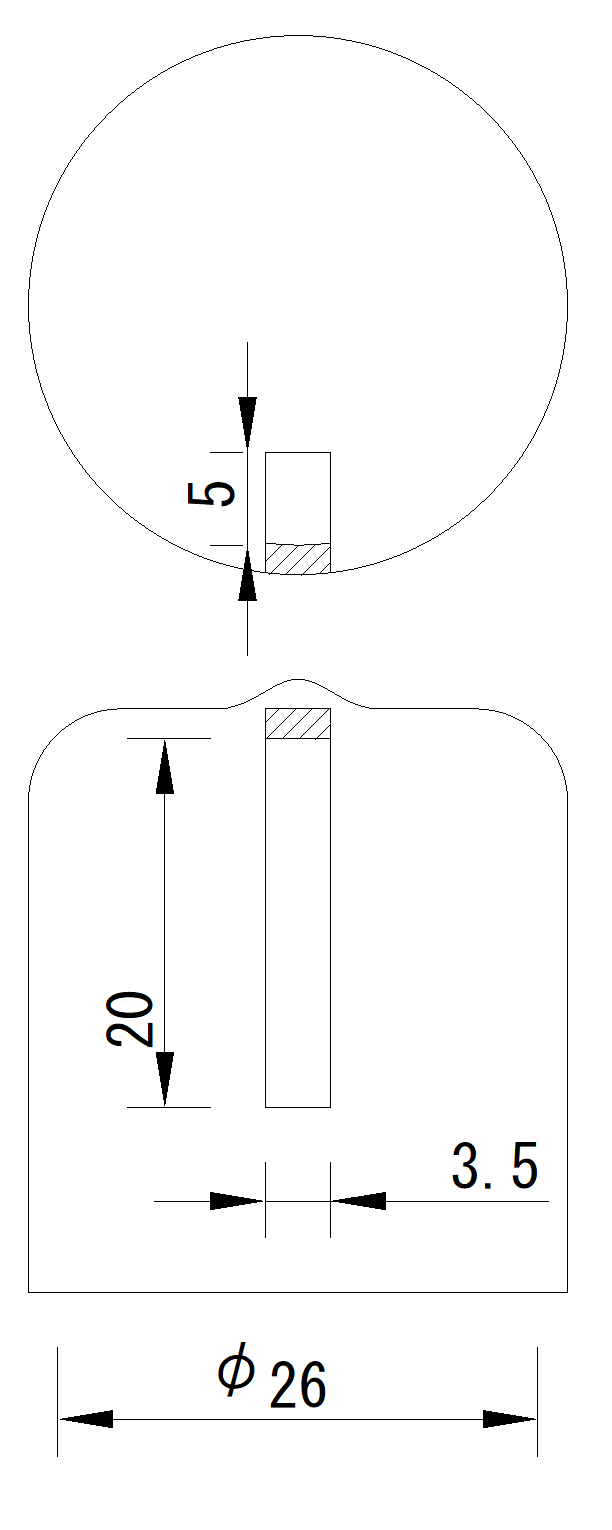

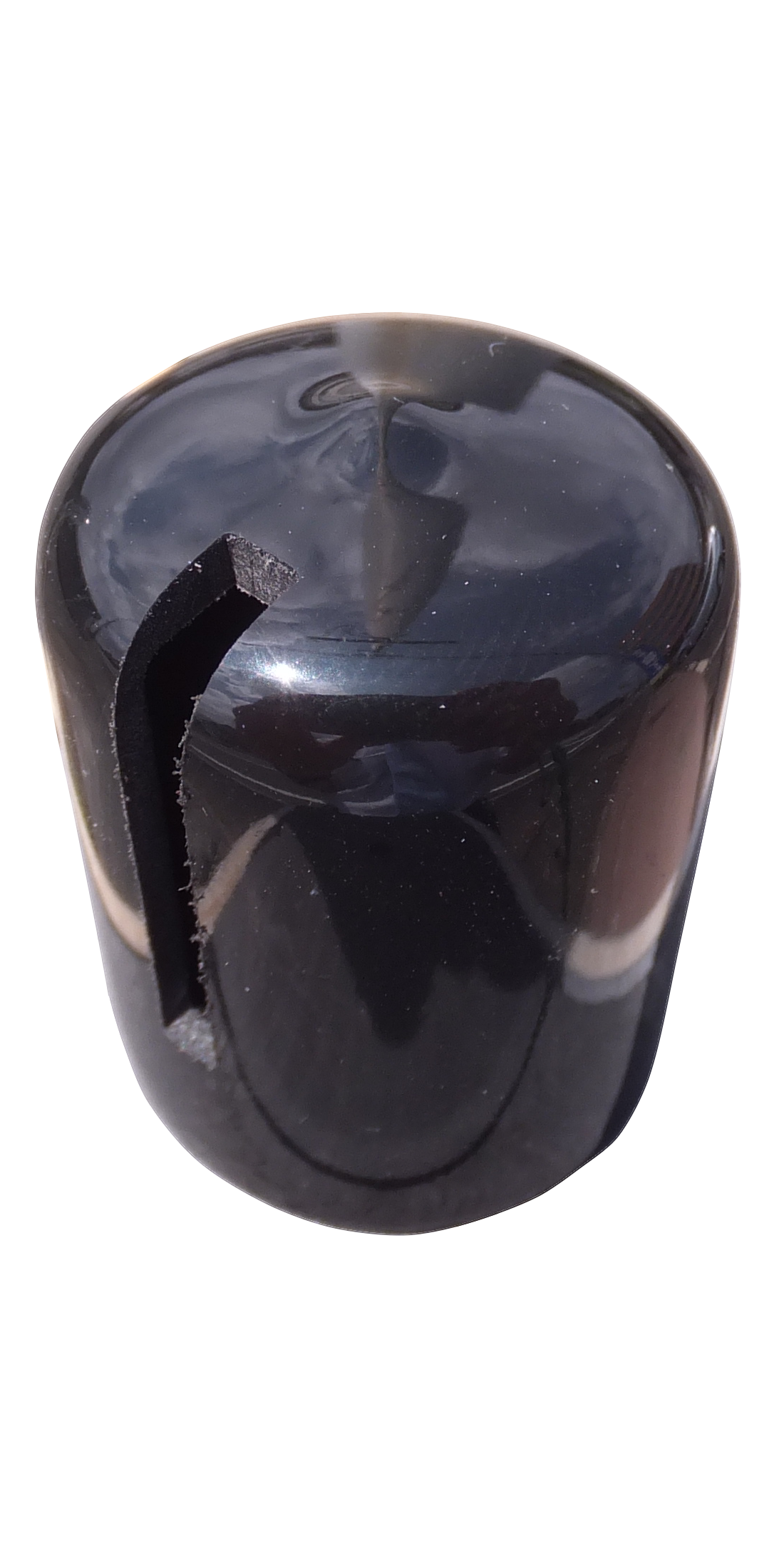

１０ ドームキャップ
DC260030
（φ26×30mm）に

幅3.5mm×
20mm×5mmの
切欠き加工
